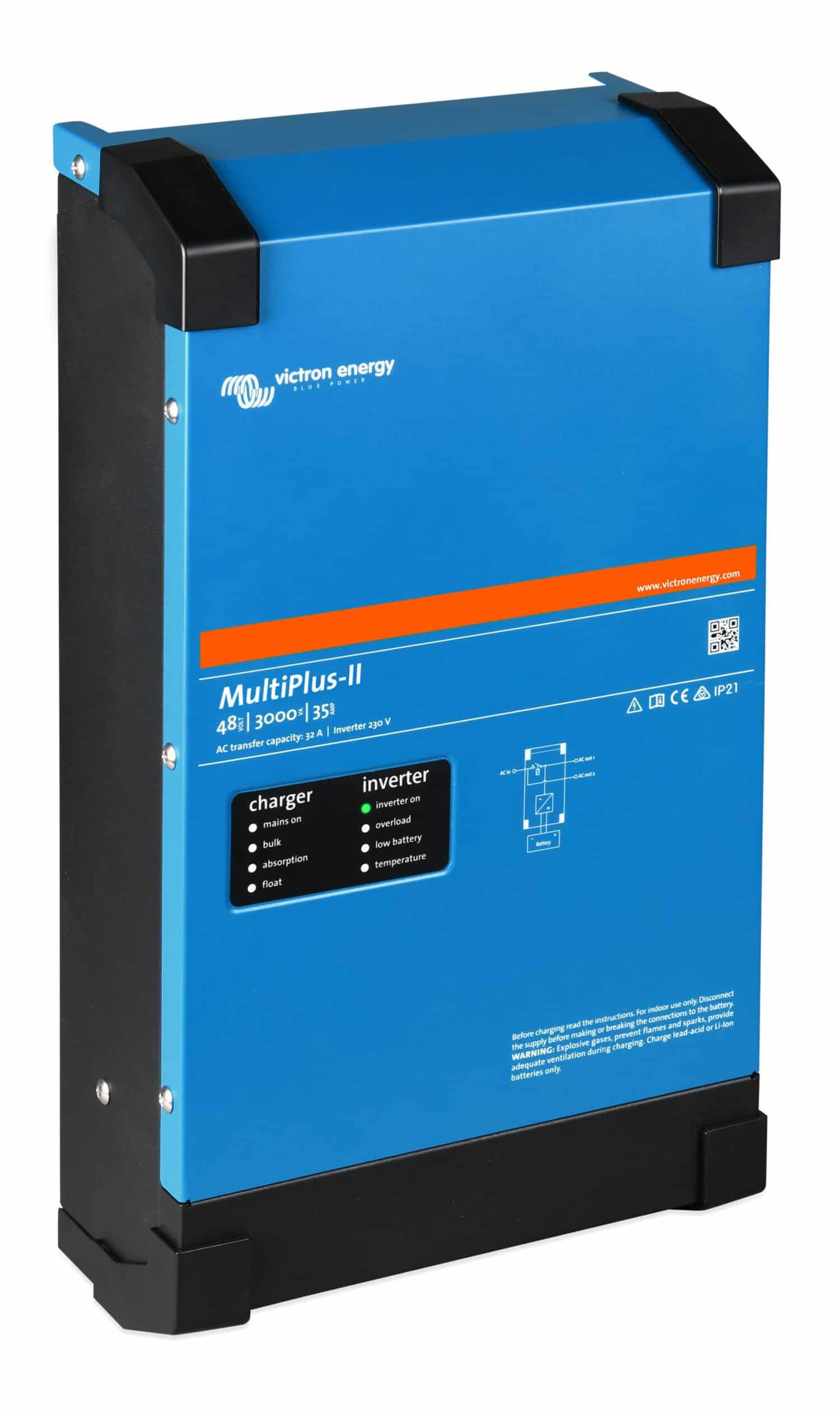

MultiPlus-II

ab UVP 931,20  ab 791,52

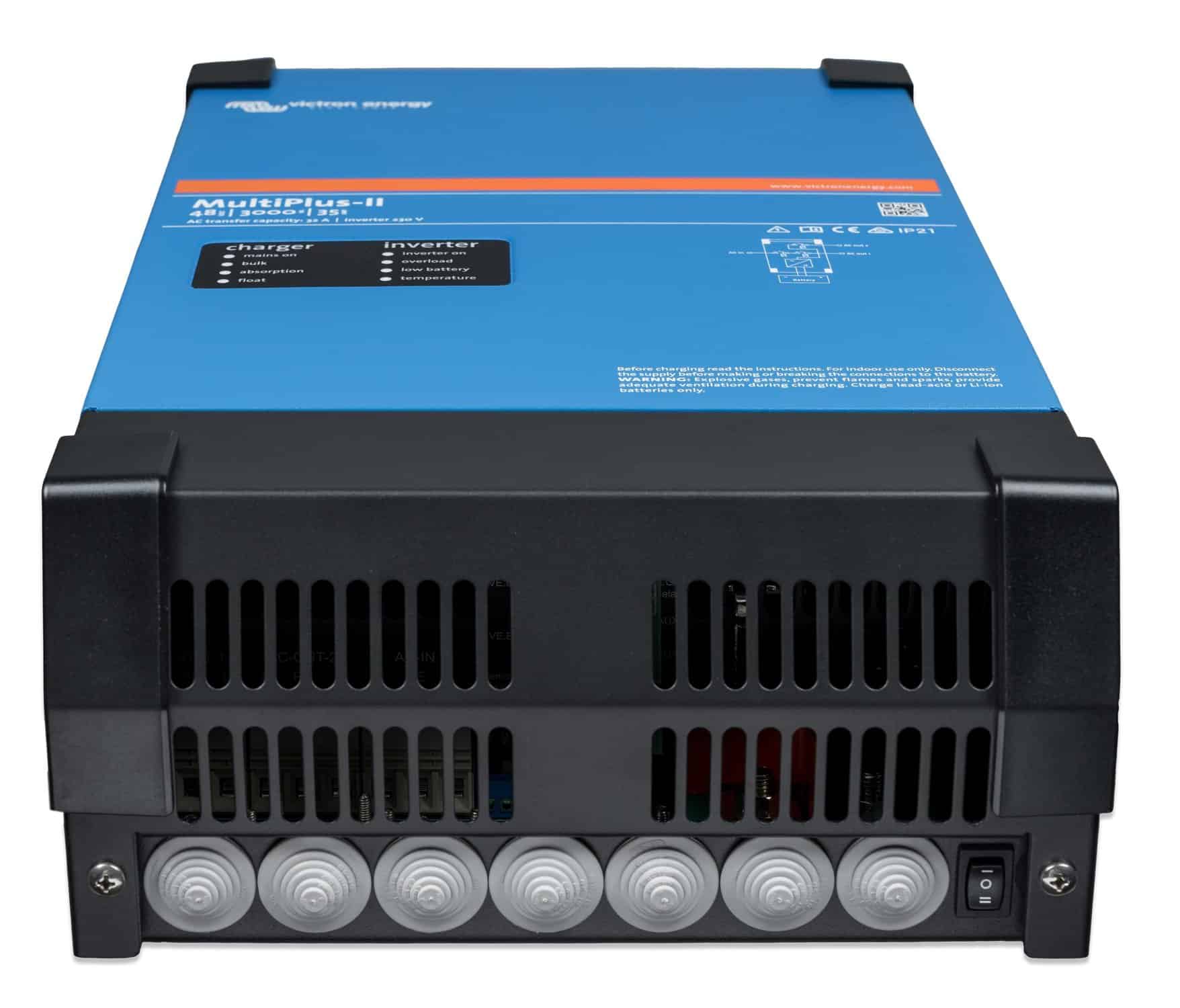

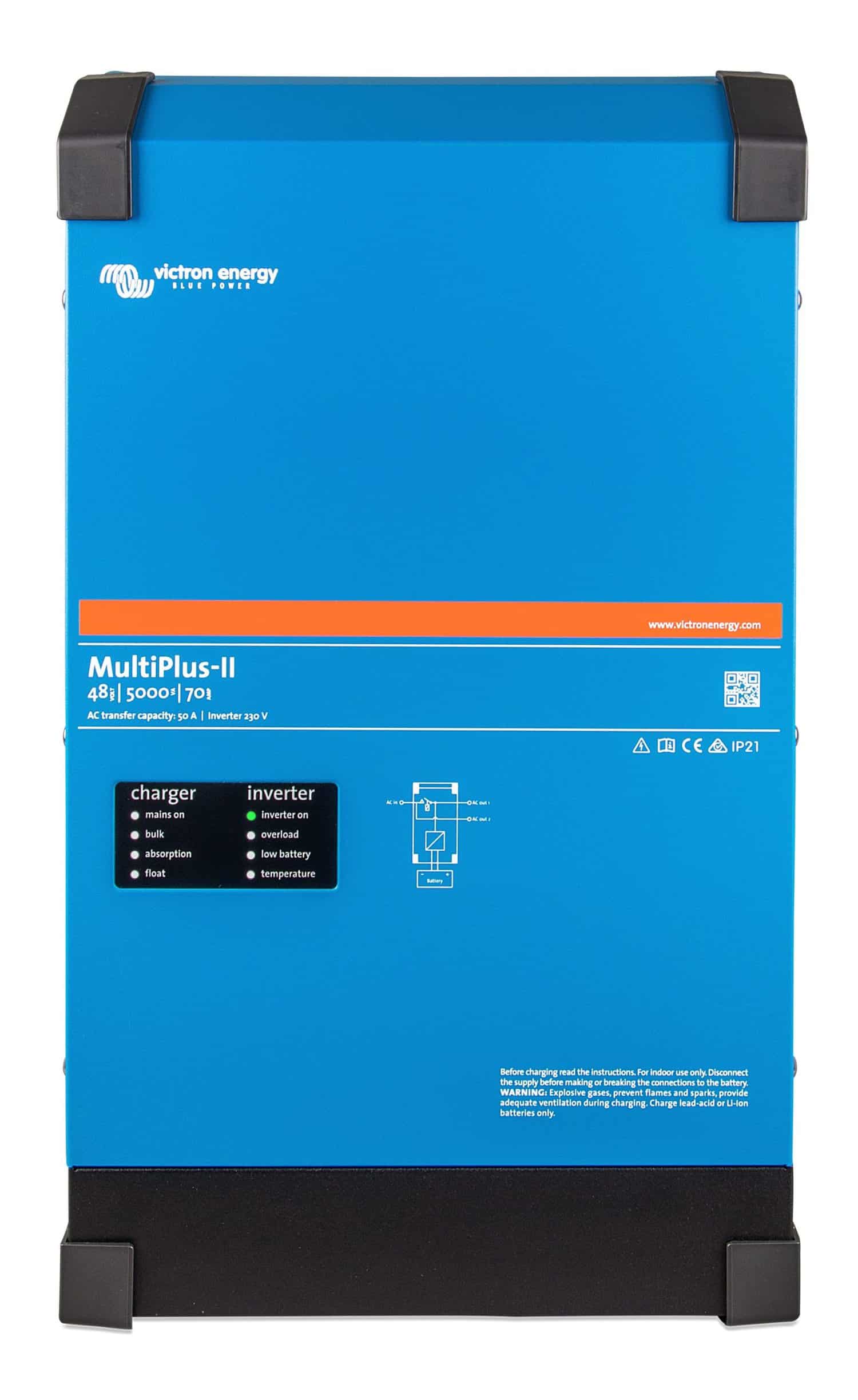

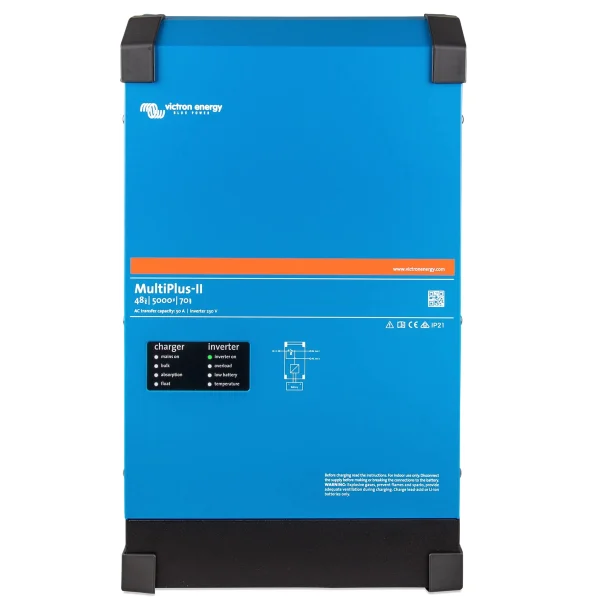

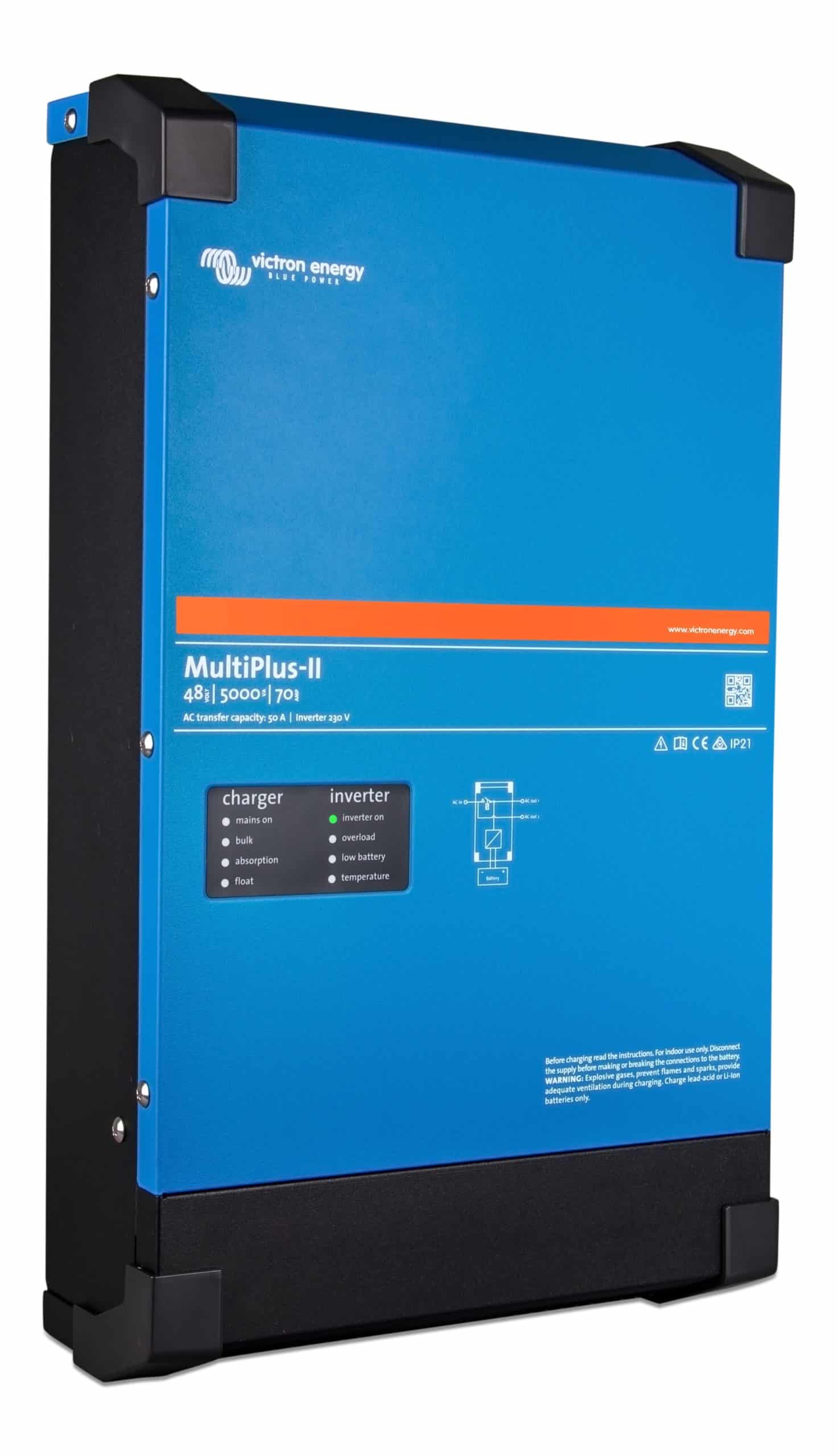

MultiPlus-II

Artikelnummer: n. v. Kategorie: Schlagwort:

*** DEUTSCHLAND: Für Bestellung mit 0% MwSt. nach §12 Abs. 3 UStG bitte Vorauskasse wählen und an der Kasse vermerken ***

Ein MultiPlus mit ESS (Energy Storage System) Funktion

Der MultiPlus-II ist ein multifunktionales Gerät mit Wechselrichter und Ladegerät. Er kombiniert alle Funktionen des MultiPlus mit einem externen Stromsensor. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A bzw. 100A erweitert.
Der MultiPlus-II eignet sich bestens für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene sowie netzferne Anwendungen. Das Gerät verfügt über eine eingebaute Anti-Islanding-Funktion und erhält in immer mehr Ländern die Zulassung für eine ESS-Anwendung. Es sind mehrere verschiedene Systemkonfigurationen möglich. Weitere Informationen finden Sie im Handbuch ESS Design & Konfiguration, gerne beraten wir Sie auch persönlich bzgl. Netzzulassungen und der passenden Systemkonfiguration für Ihre Projekt.

Zulassung

In Österreich besitzen die Modelle 48/3000/35-32 und 48/5000/70-50 ein TOR-Erzeuger-Zertifikat und sind damit für die Nutzung in netzgekoppelten ESS-Systemen zugelassen (Änderungen vorbehalten, keine Gewähr). Für Deutschland sind VDE-AR-N 4105:2018-11 EZE und VDE-AR-N 4105:2018-11 NAS Zertifikate vorhanden (Änderungen vorbehalten, keine Gewähr).

Sämtliche aktuellen Zertifikate finden Sie unter dem Tab “Dokumente”.

PowerControl und PowerAssist – Steigerung von Netz- oder Generator- Leistung

Es kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Der MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstrom-Verbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion).
Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension: Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert der MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Nachladen der Batterien genutzt werden.

Solarstrom: Wechselstrom auch bei Netzausfall

Der MultiPlus-II kann bei netzgekoppelten PV-Anlagen, bei nicht netzgekoppelten PV-Anlagen sowie bei anderen alternativen Energiesystemen eingesetzt werden. er lässt sich sowohl mit Solar-Ladereglern als auch mit netzgebundenen Wechselrichtern verwenden.

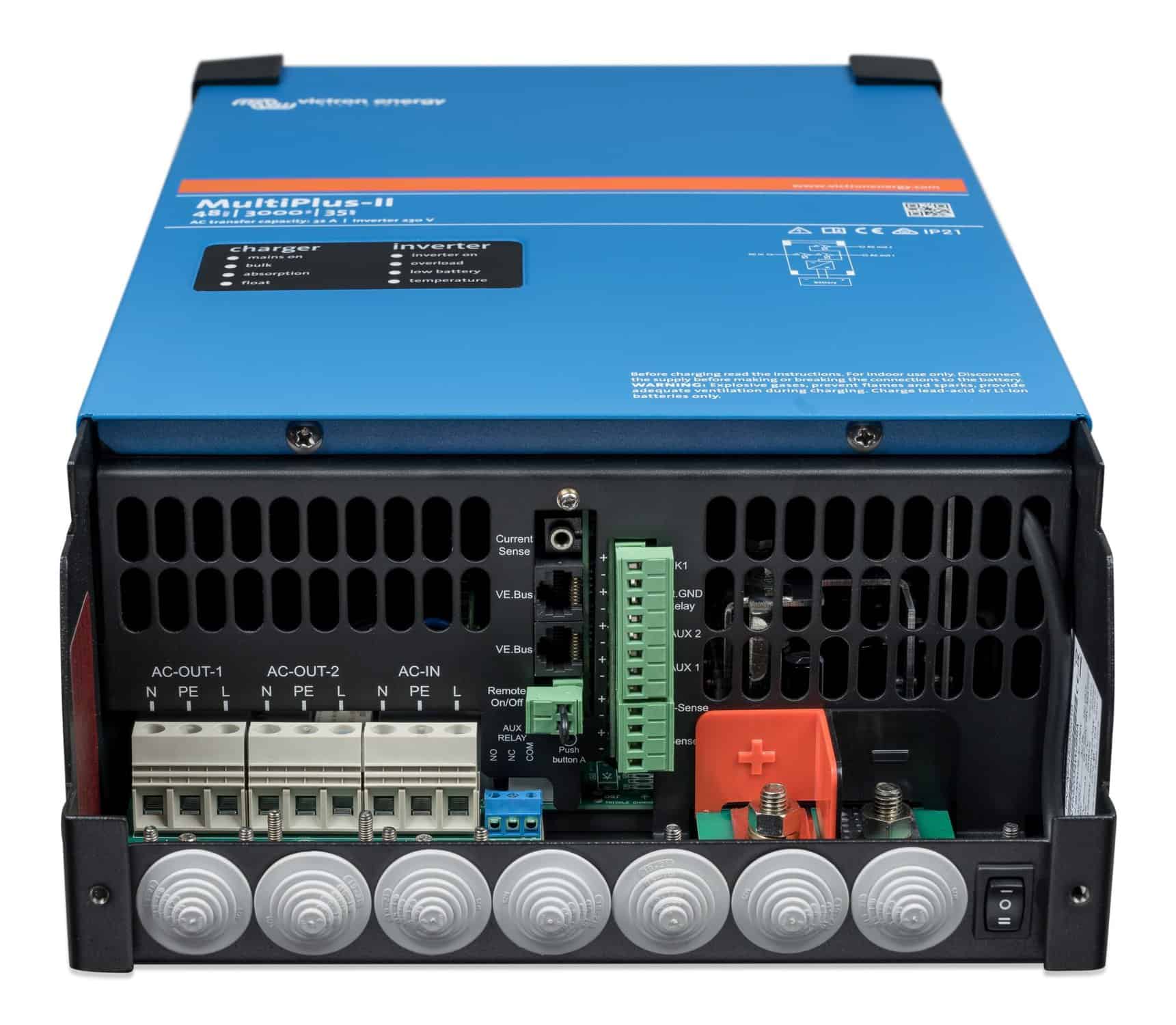

Zwei Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land- /Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (<20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist.

Der zweite AC-Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen – z. B. ein Wassererhitzer – können an diesen Ausgang angeschlossen werden.

Praktisch unbegrenzte Leistung durch Parallel- (nicht für 8k und 10k Modelle) und Drei-Phasen-Betrieb

Bis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden. Das ergibt beispielsweise bei sechs 48/5000/70 Einheiten 25 kW/30 kVA Ausgangsleistung mit 420A Ladekapazität.
Abgesehen vom parallelen Anschluss können auch drei Einheiten des selben Modells für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: durch Parallelschaltung von bis zu 6 Sets von jeweils drei Geräten erhält man 75 kW/90 kVA Wechselrichterleistung oder 1200 A Ladestrom.

ACHTUNG: Für Parallelschaltung sollten die Geräte möglichst aus der gleichen Produktionscharge sein – sollten Sie nachträglich einen weiteren Multi zu Ihrem System hinzufügen wollen, klären Sie bitte mit uns die Kompatibilität vorab anhand der Seriennummer.

Systemkonfiguration, Überwachung und Steuerung vor Ort

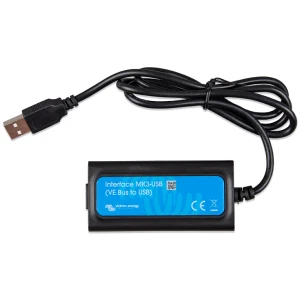

Sämtliche Einstellungen lassen sich mit der VEConfigure Software binnen weniger Minuten ändern (hierfür ist ein Computer oder Laptop und ein MK3-USB-Interface notwendig).
Es stehen mehrere Überwachungs- und Steuerungs-Optionen zur Verfügung: Cerbo GX, Color Control GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batterie-Wächter, Digital Multi Bedienpaneel.

Konfiguration und Überwachung aus der Ferne

Installieren Sie einen Cerbo GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden.
Die Betriebsdaten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen werden und sämtliche Einstellungen können geändert werden.

Hinweis: Für einen kurzen Zeitraum wurde dieses Produkt MultiGrid-II genannt.

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetMultiPlus-II 3kVA - 15kVA 230V
MultiPlus-II 3kVA 2x120V
MultiPlus-II 3kVA 5kVA 120V
Quick installation guideMultiPlus-II 24V/48V 3kVA 230Vac & 48V 5kVA 230Vac (hw rev 08)
MultiPlus-II 48V 3000VA 120Vac
MultiPlus-II 48V 3000VA 230Vac
ManualAC-coupling and the Factor 1.0 rule
Automatic Generator start-stop (HTML5)
Automatic Generator start-stop (PDF)
Configuring solar systems with Quattros and Multis
Connecting other lithium battery systems to Multis and Quattros
ESS (Energy Storage System) - Start page
Energy Storage System (HTML5)
Energy Storage System (PDF)
MultiPlus-II 230V (HTML5)
MultiPlus-II 230V (PDF)
MultiPlus-II 3kVA 5kVA 120V (PDF)
MultiPlus-II 3kVA 5kVA120V (HTML5)
MultiPlus-II AU-Off grid (PDF)
MultiPlus-II GX (HTML5)
MultiPlus-II GX (PDF)
VE.Bus Error Codes
VE.Bus parallel split- and three-phase systems
VictronConnect configuration guide for VE.Bus products (HTML5)
VictronConnect configuration guide for VE.Bus products (PDF)
Old user manualMultiPlus-II 48V 3k and 5k 230V
VideoDid You Know - You can update a MultiPlus Firmware using an Android Phone?
How to set up BMV Battery Monitor for lead and lithium batteries
Introduction: MultiPlus-II
Enclosure dimensionMultiPlus-II 12/3000/120-50 120V (UL)
MultiPlus-II 12/3000/120-50 120V (UL) (3D)
MultiPlus-II 12/3000/120-50 120V (UL) (stp)
MultiPlus-II 12V 3000VA
MultiPlus-II 12V 3000VA (3D)
MultiPlus-II 12V 3000VA (stp)
MultiPlus-II 24/3000/70-50 120V (UL)
MultiPlus-II 24/3000/70-50 120V (UL) (3D)
MultiPlus-II 24/3000/70-50 120V (UL) (stp)
MultiPlus-II 24V 48V 3000VA 230V PMP242305010 PMP482305010
MultiPlus-II 24V 48V 3000VA 230V PMP242305010 PMP482305010 (3D)
MultiPlus-II 24V 48V 3000VA 230V PMP242305010 PMP482305010 (stp)
MultiPlus-II 24V 5000VA
MultiPlus-II 24V 5000VA (3D)
MultiPlus-II 24V 5000VA (stp)
MultiPlus-II 48/3000/35-50 120V (UL)
MultiPlus-II 48/3000/35-50 120V (UL) (3D)
MultiPlus-II 48/3000/35-50 120V (UL) (stp)
MultiPlus-II 48V 10000VA
MultiPlus-II 48V 10000VA (3D)
MultiPlus-II 48V 10000VA (stp)
MultiPlus-II 48V 15000VA
MultiPlus-II 48V 15000VA (3D)
MultiPlus-II 48V 15000VA (stp)
MultiPlus-II 48V 3000VA 230V PMP482305012
MultiPlus-II 48V 3000VA 230V PMP482305012 (3D)
MultiPlus-II 48V 3000VA 230V PMP482305012 (stp)
MultiPlus-II 48V 5000VA 120V
MultiPlus-II 48V 5000VA 120V (3D)
MultiPlus-II 48V 5000VA 120V (stp)
MultiPlus-II 48V 5000VA 230V PMP482505000
MultiPlus-II 48V 5000VA 230V PMP482505000 (3D)
MultiPlus-II 48V 5000VA 230V PMP482505000 (stp)
MultiPlus-II 48V 5000VA 230V PMP482505010
MultiPlus-II 48V 5000VA 230V PMP482505010 (3D)
MultiPlus-II 48V 5000VA 230V PMP482505010 (stp)
MultiPlus-II 48V 5000VA 230V PMP482505012
MultiPlus-II 48V 5000VA 230V PMP482505012 (3D)
MultiPlus-II 48V 5000VA 230V PMP482505012 (stp)
MultiPlus-II 48V 8000VA
MultiPlus-II 48V 8000VA (3D)
MultiPlus-II 48V 8000VA (stp)
Press releaseVictron MultiPlus-II launch
Victron aims to cut into global markets with MultiPlus-II
System schematicMultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kVA 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500
MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smarts Lynx distributor
MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV Cerbo Orion-Tr Smarts
MultiPlus-II 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kW 230VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
SLD - MPPT MultiPlus-II - off-grid
SLD - MultiPlus-II AC PV and gen - off-grid
SLD - MultiPlus-II AC PV and grid - backup
SLD - Parallel MultiPlus-II with gen - off-grid
US Van Manual & Drawing VEBus BMS V2 MultiPlus-II 3kVA 12V 120V 60Hz
CertificateCertificate Automotive ECE R10-6 - MultiPlus-II (GX) 24V 3kVA 230V
Certificate Automotive ECE R10-6 - MultiPlus-II 12V 3kVA 230V
Certificate Automotive ECE R10-6 - MultiPlus-II 24V 5kVA 230V
Certificate CB-17PP264 IEC 60335 - MultiPlus-II (GX) 24V/48V 3kVA 5kVA
Certificate EN 50549 CZ Grid - MultiPlus-II 3000VA
Certificate ESS C10/11 - MultiPlus-II 8kVA, 10kVA & 15kVA
Certificate ESS C10/11 - all MultiPlus-II (GX) 3kVA & 5kVA
Certificate ESS Denmark - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Certificate ESS EN 50549-1 - MultiPlus-II 8kVA, 10kVA & 15kVA
Certificate ESS EN 50549-1 - all MultiPlus-II (GX) 3k & 5k
Certificate ESS EN/IEC 62109-1/62109-2/AS 62477.1/AS/NZS 4777.2 - MultiPlus-II (GX) 3k & 5k
Certificate ESS G98-1 - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Certificate ESS G99-1 & G99/NI - MultiPlus-II 48 8kVA, 10kVA, 15kVA
Certificate ESS G99-1 - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Certificate ESS G99/NI-1 - MultiPlus-II & MultiPlus-II GX 3kVA, 5kVA
Certificate ESS IEC 62116 - MultiPlus-II 48V 8kVA, 10kVA & 15kVA
Certificate ESS IEC 62116 - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Certificate ESS NRS 097-2-1 - MultiPlus-II 8kVA, 10kVA & 15kVA South Africa
Certificate ESS NRS 097-2-1 - all MultiPlus-II (GX) 3k & 5k
Certificate ESS P.O. 12.2 SENP Spain - MultiPlus-II 48V 8kVA, 10kVA & 15kVA
Certificate ESS RD1699/2011 & RD413/2014 & RD647/2020 - MultiPlus-II 48V 8kVA, 10kVA & 15kVA Spain
Certificate ESS RD1699/2011 & RD413/2014 - all MultiPlus-II (GX) 3k & 5k Spain
Certificate ESS UE 2016/631 - MultiPlus-II 48V 8kVA, 48V 10kVA & 48V 15kVA
Certificate ESS UNE 217002/2020 & IEC62116/2014 - MultiPlus-II 48V 8kVA, 10kVA & 15kVA Spain
Certificate ESS UTE C15-712-1 - All MultiPlus-II (GX) 3k & 5k
Certificate IEC 60335-1 / 60335-2 - MultiPlus-II (GX) 3kVA and 5kVA
Certificate IEC 62109, 62116, 61000 MultiPlus-II (GX) 48/3000, 48/5000 Chile
Certificate IEC 62109, 62116, 61000 MultiPlus-II 48/3000 Chile
Certificate IEC-62116, 62109-1, 62109-2 - MultiPlus-II (GX) 24/3000 (Chile)
Certificate Safety EN-IEC 62109-1 / 62019-2 / 62040-1 - MultiPlus-II (GX) 3kVA, 5kVA, 8kVA and 10kVA
Certificate Safety EN/IEC 60335-2-29/62040-1/62109-1/62109-2 MultiPlus-II 48/3000/35-32 (GX) & 48/5000/70-50 (GX)
Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
Certificate TOR Erzeuger Typ A v1.1 - MultiPlus-II (GX) 3k & 5k
Certificate UL 1741 and CSA C22.2 - MultiPlus-II 48V 3kVA 120V
Certificate UNE 206007-1 - MultiPlus-II and MultiPlus-II GX 3kVA & 5kVA (Spain)
Certificate VDE 0126-1-1-VFR2019 - MultiPlus-II 48V 8kVA, 10kVA & 15kVA (France)
Certificate VDE 0126-1-1:2013 automatic disconnect device - MultiPlus-II 48V 8kVA, 10kVA & 15kVA (France)
Certificate – ESS VDE-AR-N 4105:2018-11 EZE - MultiPlus-II 48V 8kVA, 10kVA, 15kVA
Certificate – ESS VDE-AR-N 4105:2018-11 EZE - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Certificate – ESS VDE-AR-N 4105:2018-11 NAS - MultiPlus-II 48V 8kVA, 10kVA
Certificate – ESS VDE-AR-N 4105:2018-11 NAS - MultiPlus-II and MultiPlus-II GX 3kVA, 5kVA
Declaration of Conformity - MultiPlus-II (GX) 3kVA, 5kVA, 8kVA, 10kVA, 15kVA
Herstellererklärung ESS
ISO9001 certificate
Technical informationMultiPlus Generator FAQ
Pre-RMA Bench Test Instructions (HTML5)
Pre-RMA bench test instructions (PDF)

1 Bewertung für MultiPlus-II

  1. Michael Körner

    Haben viele MultiPlus-II 48/3000 und 48/5000 in ESS-Systemen in Häusern und Objekten von Kunden im Einsatz – funktionieren problemlos und sind mit vielen Batteriesystemen kompatibel.
