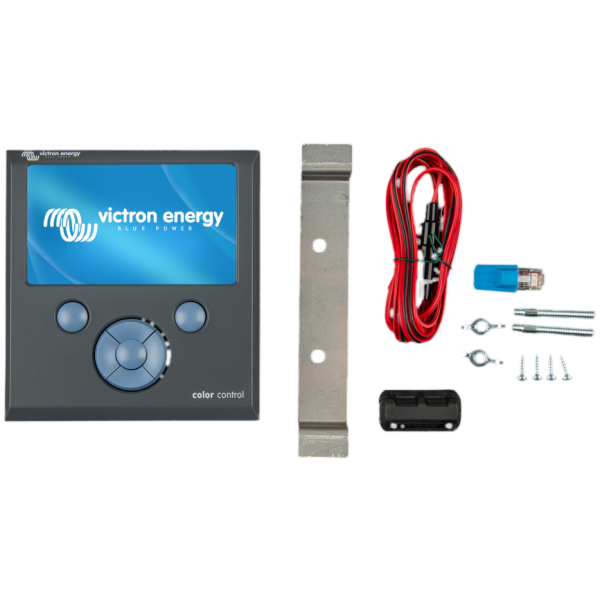

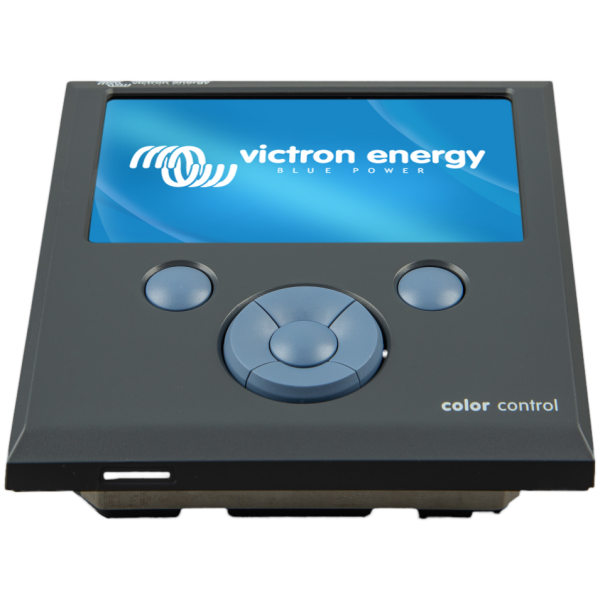

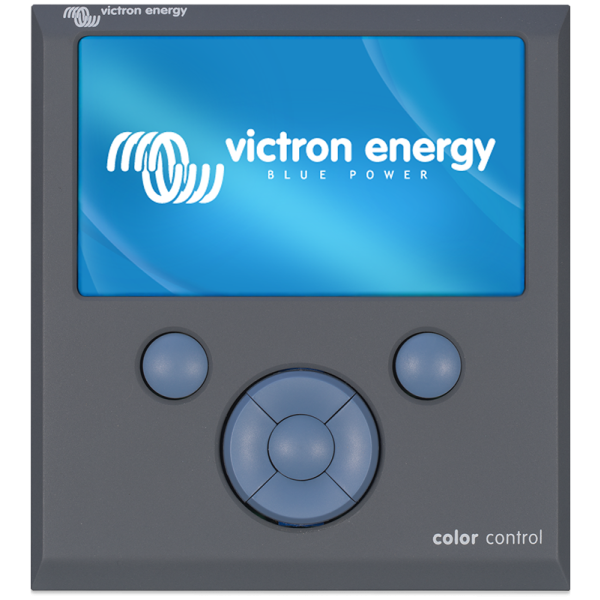

Color Control GX

UVP 554,40  471,24

Versand in 5-8 Werktagen - im Zulauf

Color Control GX

UVP 554,40  471,24

Artikelnummer: BPP010300100R Kategorie: Schlagwort:

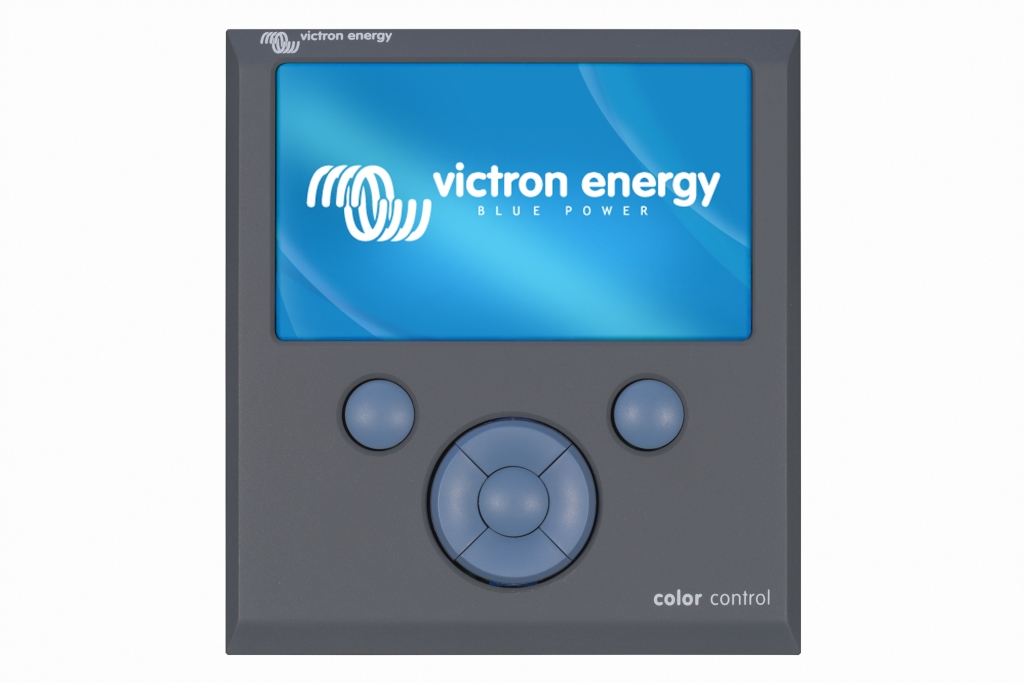

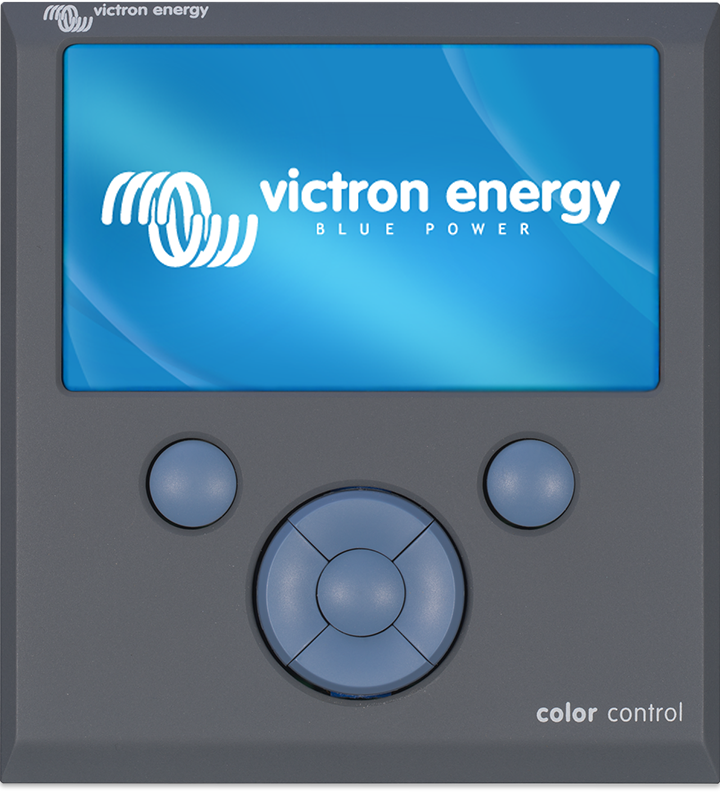

Das Color Control GX ist die Kommunikationszentrale Ihrer Installation. Es bietet auf einen Blick Informationen in Echtzeit und ermöglicht die Steuerung aller daran angeschlossenen Produkte. Sie haben von fast überall in der Welt die volle Kontrolle über Ihr System. Hierzu können Sie nämlich über unser kostenloses Victron Remote Management Portal (VRM) auf Ihr Color Control GX zugreifen.



Color Control GX

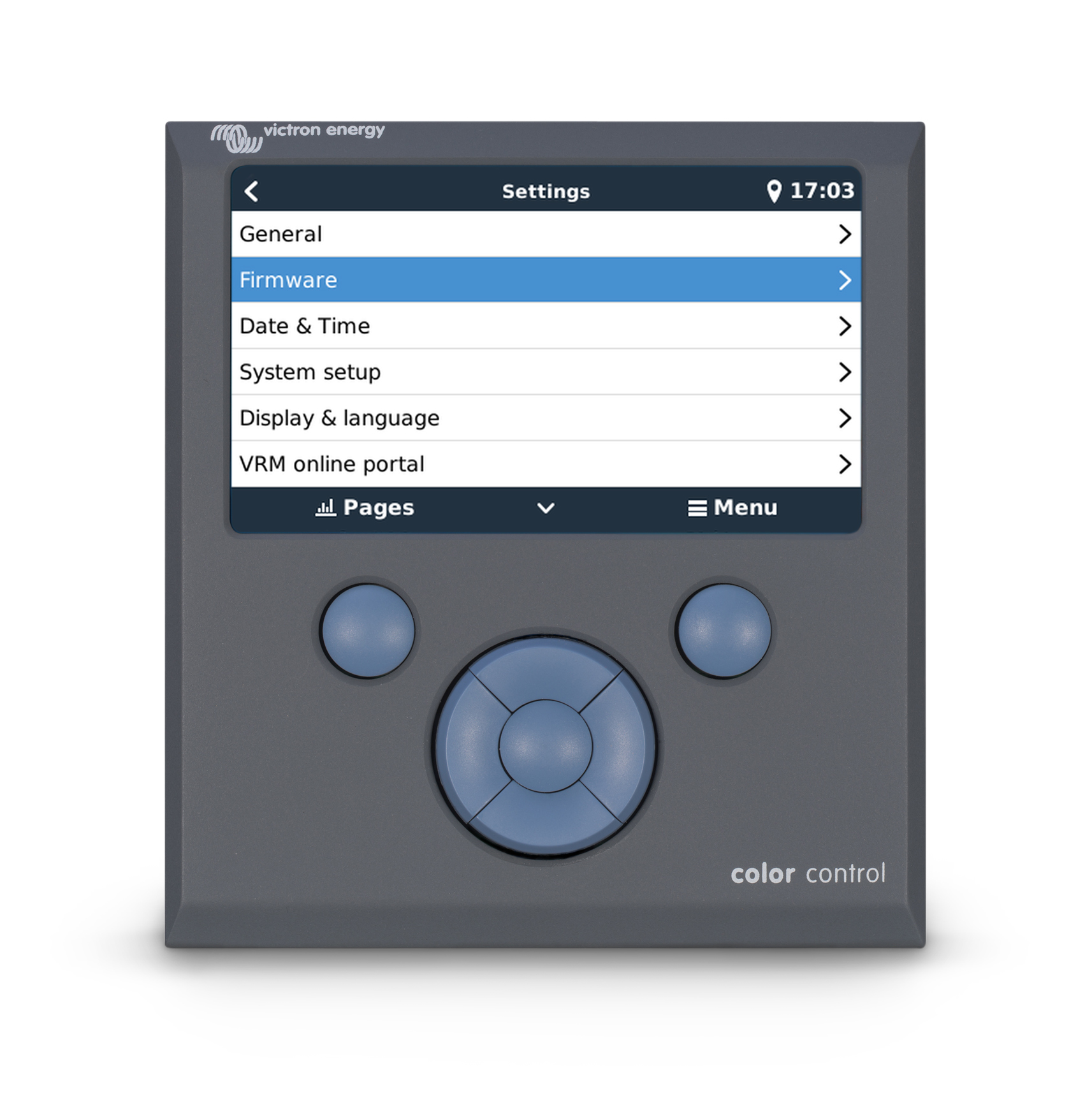

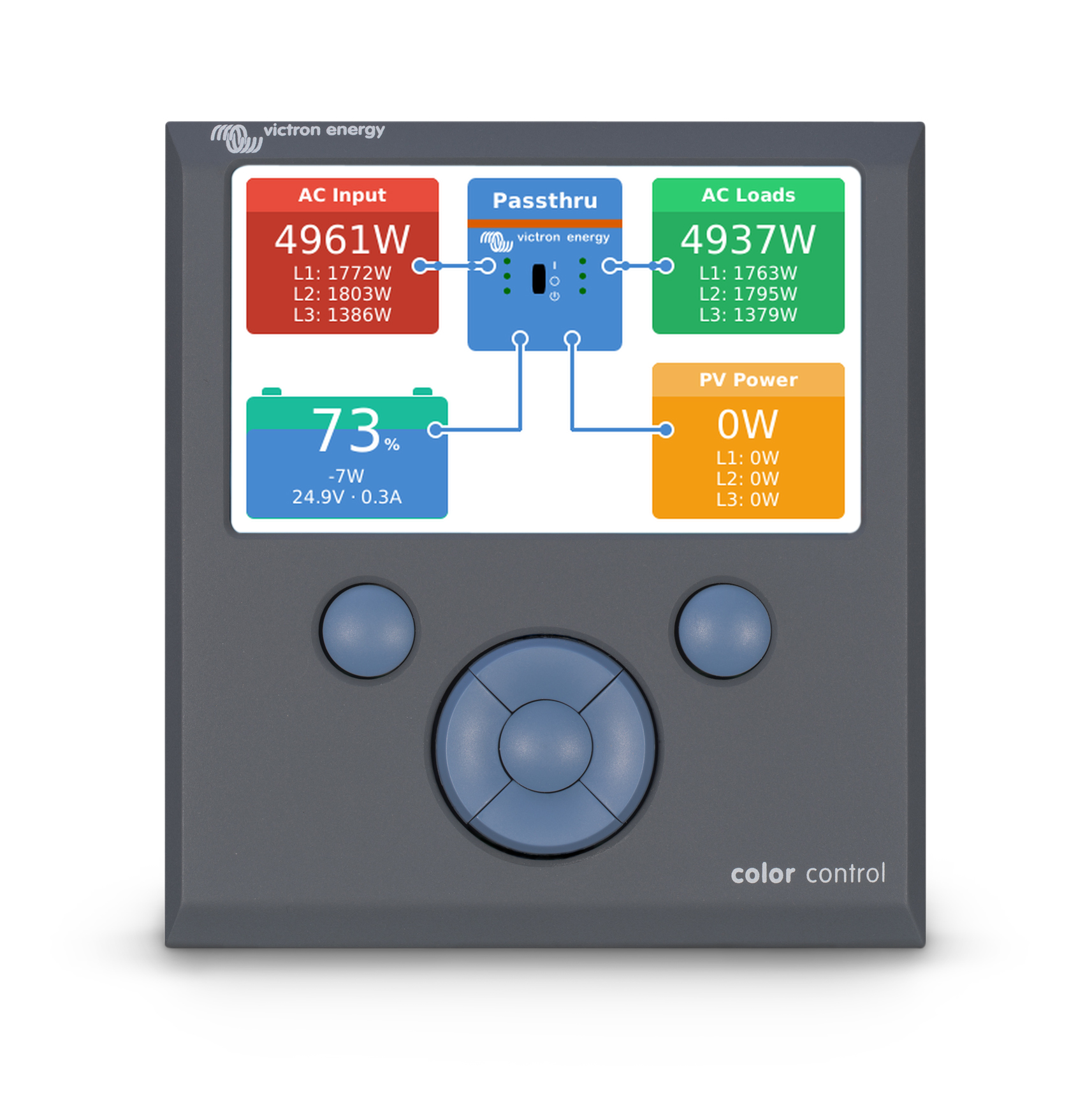

Das Color Control (CCGX) bietet eine intuitive Bedienung und Überwachung aller Victron Stromsysteme. Die Liste der Victron-Produkte, die sich daran anschließen lassen, ist schier endlos: Wechselrichter, Multis, Quattros, MPPT Solar-Ladegeräte, BMV, Lynx Ion + Shunt und noch weitere Geräte.

VRM Online Portal

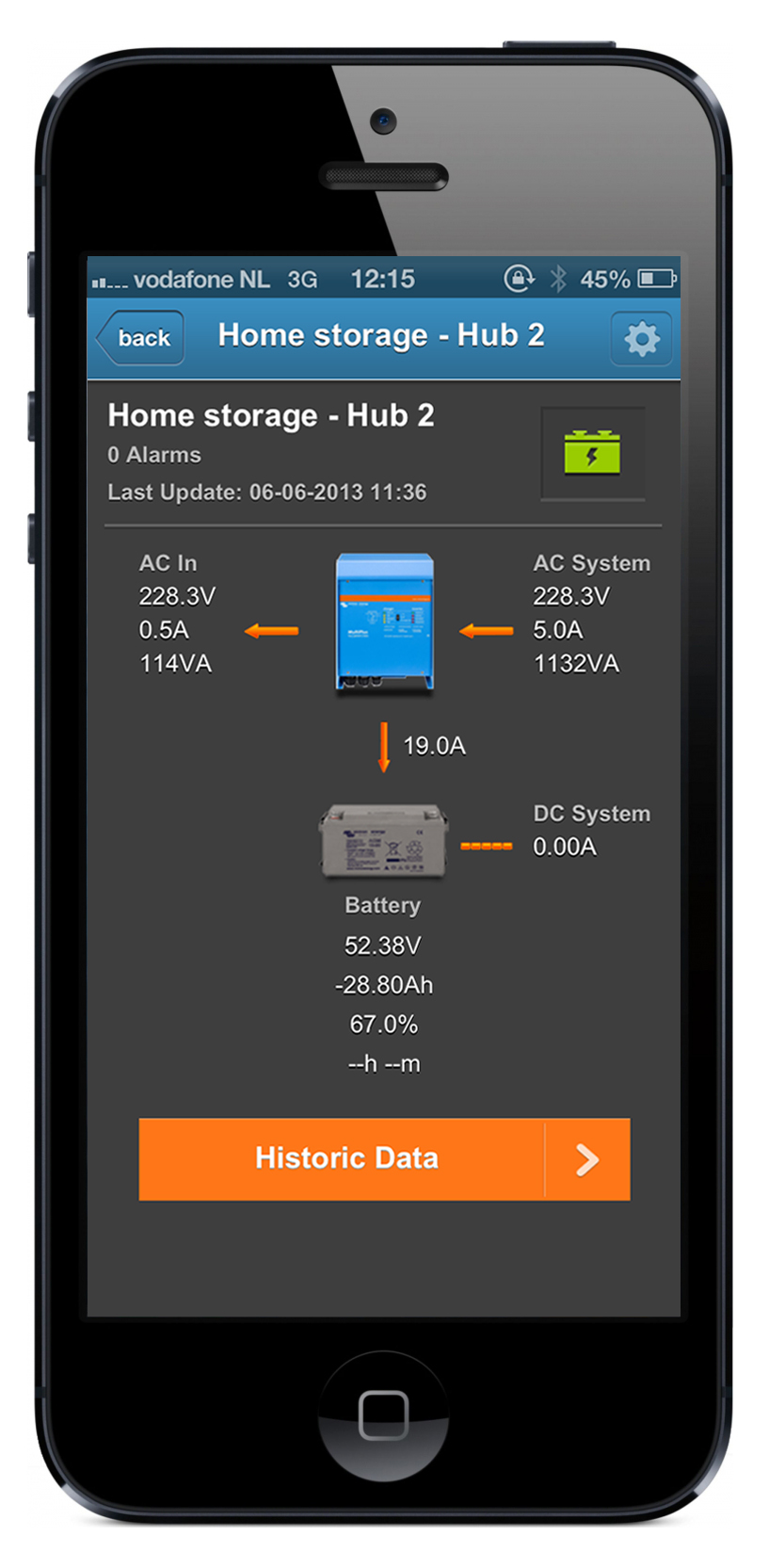

Abgesehen von der Überwachung und Bedienung von Geräten vor Ort direkt am CCGX, werden die abgelesen Werte auch an unsere kostenlosen Website zur Fernüberwachung weitergeleitet: das VRM Online Portal. Um sich einen ersten Eindruck zu verschaffen, probieren Sie die Demoversion aus auf https://vrm.victronenergy.com. Siehe auch die Screenshots weiter unten.

Remote Console auf dem VRM

Das CCGX kann aus der Ferne per Internet überwacht, gesteuert und konfiguriert werden. Es ist, als ob man direkt vor dem Gerät stehen würde. Es lässt sich auch vollständig aus der Ferne bedienen. Dieselbe Funktionalität ist auch auf dem lokalen Netzwerk verfügbar, dem Remote Console auf dem LAN.

Automatischer Aggregat-Start/Stopp

Ein äußerst flexibles Start/Stopp-System. Verwendung von Lade-, Spannungs-, Last- und noch weiteren Parametern. Es können bestimmte Einstellungen für Ruhezeiten und optional ein monatlicher Testlauf eingestellt werden.

Das Herz des ESS – Energy Storage System

Das CCGX ist der Energiemanager in einem ESS. Weitere Informationen im ESS-Handbuch:

https://www.victronenergy.com/live/ess:design-installation-manual

Datenaufzeichnung

Ist das System an das Internet angeschlossen, werden alle Daten an das VRM-Portal gesendet. Steht keine Internetverbindung zur Verfügung speichert das CCGX die Daten bis zu 48 Stunden lang intern. Durch das Einsetzen einer Micro-SD-Karte oder eines USB-Sticks lassen sich noch mehr Daten speichern. Diese Dateien können auf das VRM-Portal hochgeladen oder offline mit der VictronConnect App zur Analyse konvertiert werden.

Unterstützte Produkte

  • Multis und Quattros, einschließlich der Spalt-Phasen- und Drei-Phasen-Systeme. Überwachung und Steuerung (ein/aus und Strombegrenzer). Eine Änderung der Konfiguration ist möglich (nur aus der Ferne per Internet, nicht ohne Internetverbindung).
  • BlueSolar MPPT Solar Ladegeräte mit einem VE.Direct Port.
  • BlueSolar MPPT 150/70 und das MPPT 150/85 mit VE.Can Port.
  • SmartSolar MPPT 150/70 und das MPPT 150/100 mit VE.Can Port. Wenn mehrere BlueSolar MPPTs oder SmartSolar MPPTs mit VE.Can in Parallelschaltung verwendet werden, werden sämtliche Informationen in einer kombiniert. Bitte beachten Sie auch unseren Blogpost über Synchronisieren mehrerer MPPT 150/70 Solar-Ladegeräte.
  • Geräte der BMV-700 Familie können direkt an die VE.Direct Ports am CCGX angeschlossen werden. Verwenden Sie hierfür das VE.Direct-Kabel.
  • Geräte der BMV-600 Familie können an die VE.Direct Ports am CCGX angeschlossen werden. Es wird ein zusätzliches Kable benötigt.
  • Lynx Ion + Shunt
  • Lynx Shunt VE.Can
  • Skylla-i Batterie-Ladegeräte
  • NMEA2000 Tanksensoren
  • Es lässt sich ein USB GPS an den USB-Port anschließen. Auf dem Display werden dann Standort und Geschwindigkeit angezeigt. Die Daten werden dann zu Tracking-Zwecken an das VRM-Portal gesendet. Auf der Karte auf dem VRM wird dann die aktuellste Position angezeigt.
  • Fronius PV-Wechselrichter.

Wenn mehr als zwei VE.Direkt Produkte angeschlossen werden müssen, kann ein USB-Anschluss verwendet werden.

Internetverbindung

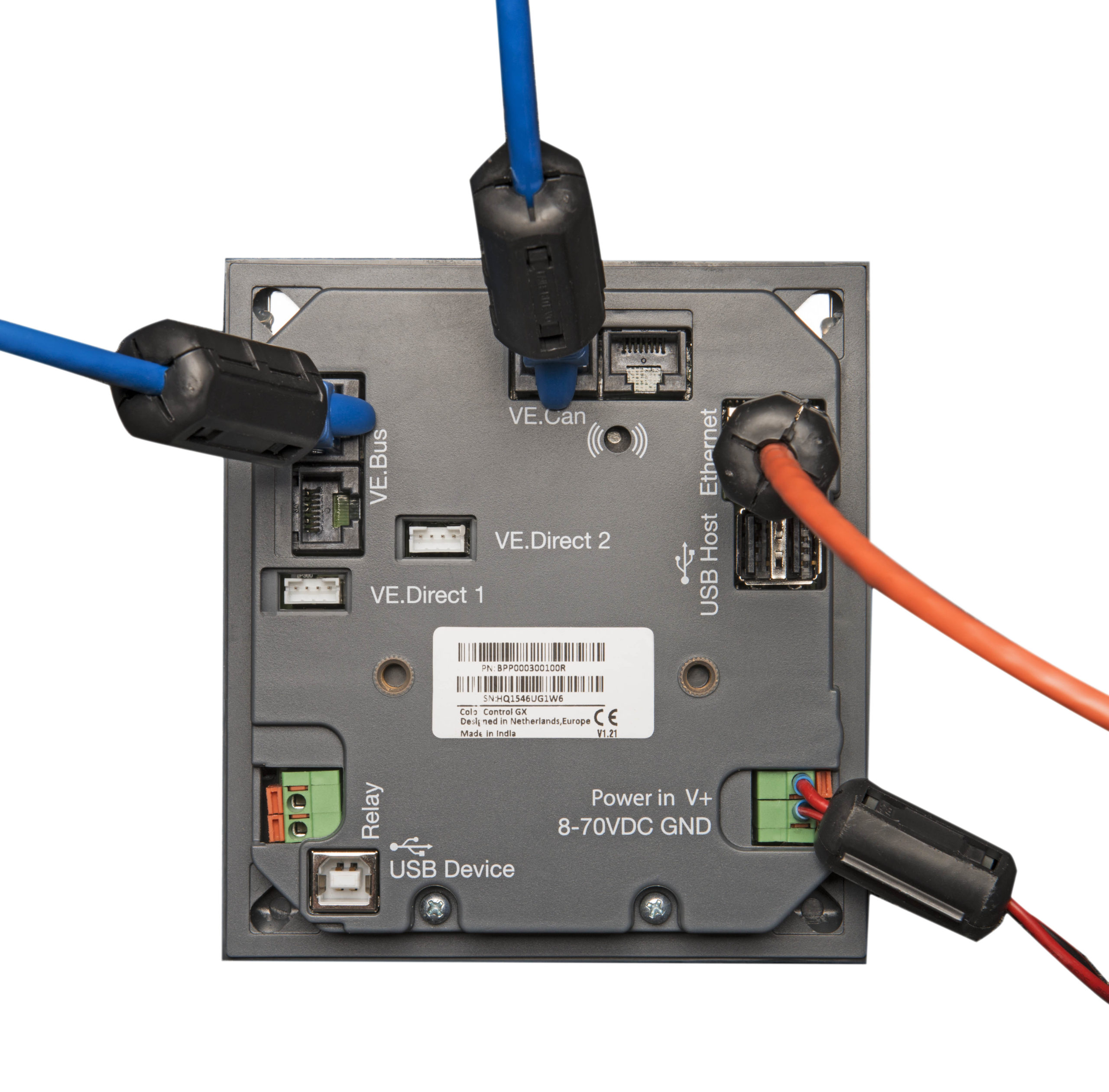

Das CCGX kann mit einem Ethernet Kabel und über Wi-Fi mit dem Internet verbunden werden. Um es über Wi-Fi anzuschließen wird ein Wi-Fi-USB Zubehör benötigt.
Das CCGX hat kein internes Mobilfunkmodem: Es gibt keinen Steckplatz für eine Sim-Karte. Verwenden Sie stattdessen einen handelsüblichen GPRS oder 3 G Router.

Bitte beachten Sie den Blog Post über 3G Router.

Weitere Highlights

  • Das CCGX kann sich automatisch selbst über das Internet aktualisieren, wenn eine neue Software-Version verfügbar ist.
  • Verschiedene Sprachen: Englisch, Tschechisch, Deutsch, Spanisch, Französisch, Italienisch, Niederländisch, Russisch, Schwedisch, Türkisch, Chinesisch, Arabisch.
