Das Victron Energy Pre-Charge Kabel ermöglicht das Vorladen der internen Kondensatoren eines Wechselrichters, Wechselrichters/Ladegeräts oder MPPT über die Gleichstromanschlüsse, bevor die Batterie angeschlossen wird. Diese Methode stellt sicher, dass beim Anschließen der Batterie keine Lichtbögen am Anschlusspunkt entstehen.
Die Vorladezeit für einen MultiPlus-ll 48/5000 bei Verwendung des Pre-Charge Kabel beträgt weniger als eine Sekunde. Bei größeren Systemen dauert die Vorladung länger. Das größte System, für das das Pre-Charge Kabel vorgesehen ist, ist ein dreiphasiges System mit MultiPlus(-Il) oder Quattro(-Il). Bei größeren Systemen können mehrere Pre-Charge Kabel parallel verwendet werden, oder einzelne Wechselrichter können vorgeladen und dann nacheinander an die Batterie angeschlossen werden.
Bleibt das Pre-Charge-Kabel nach dem Vorladen angeschlossen, zieht es weiterhin einen geringen Strom. In größeren Systemen mit Wechselrichtern oder Ladegeräten mit hoher Kapazität kann dieser Strom bei maximal 0,5 A bleiben.
Wir empfehlen, das Vorladekabel nach Abschluss des Vorladens zu entfernen, um unnötigen Stromverbrauch zu vermeiden.

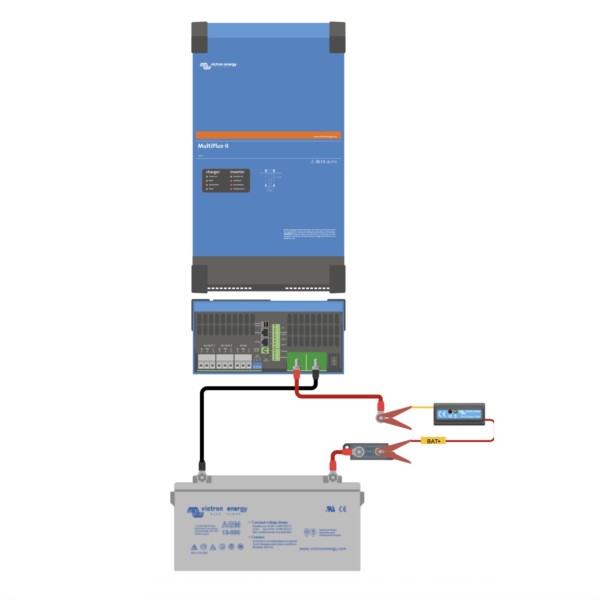

Installation
- Verbinden Sie den Minuspol der Batterie mit dem Wechselrichter.
- Verbinden Sie das Pluskabel der Batterie noch nicht.
- Verbinden Sie das Vorladekabel zwischen Batterie und Gerät:
- Verbinden Sie die BAT+ – Krokodilklemme mit dem Pluspol der Batterie.
- Verbinden Sie die zweite Krokodilklemme mit dem Pluspol des Wechselrichters, Wechselrichters/Ladegeräts oder MPPT. Verwenden Sie bei Bedarf ein kurzes Verlängerungskabel, um den Anschluss zu erreichen.
- Warten Sie, bis die gelbe LED erlischt, was anzeigt, dass der Pre-Charge-Vorgang abgeschlossen ist (siehe LED-Anzeigen unten).
- Entfernen Sie nach dem Vorladen das Pre-Charge Kabel und schließen Sie sofort den Pluspol der Batterie an.

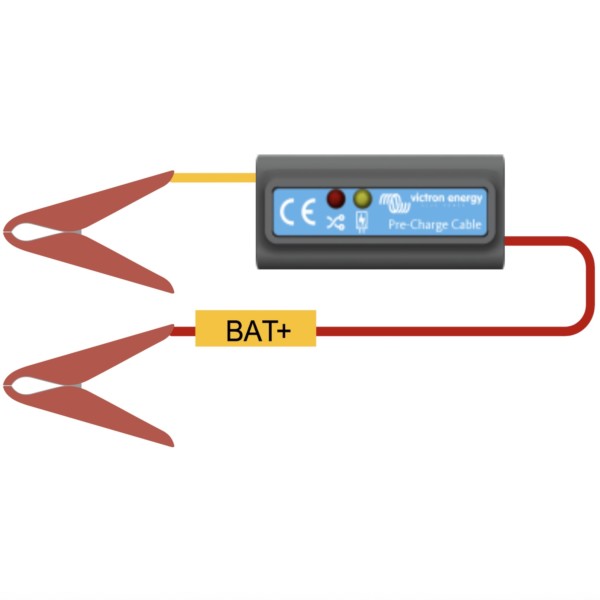

LED-Anzeigen
- Rote LED: Zeigt eine verkehrte Polarität an. Das Kabel ist nicht beschädigt, muss jedoch getrennt und korrekt wieder angeschlossen werden.
- Gelbe LED: Leuchtet während des Pre-Charge Vorgangs. Die internen Kondensatoren werden mit einem Strom von bis zu 0,5 A geladen. Die LED erlischt, wenn das Vorladen abgeschlossen ist und das Gerät die Batteriespannung erreicht hat.
