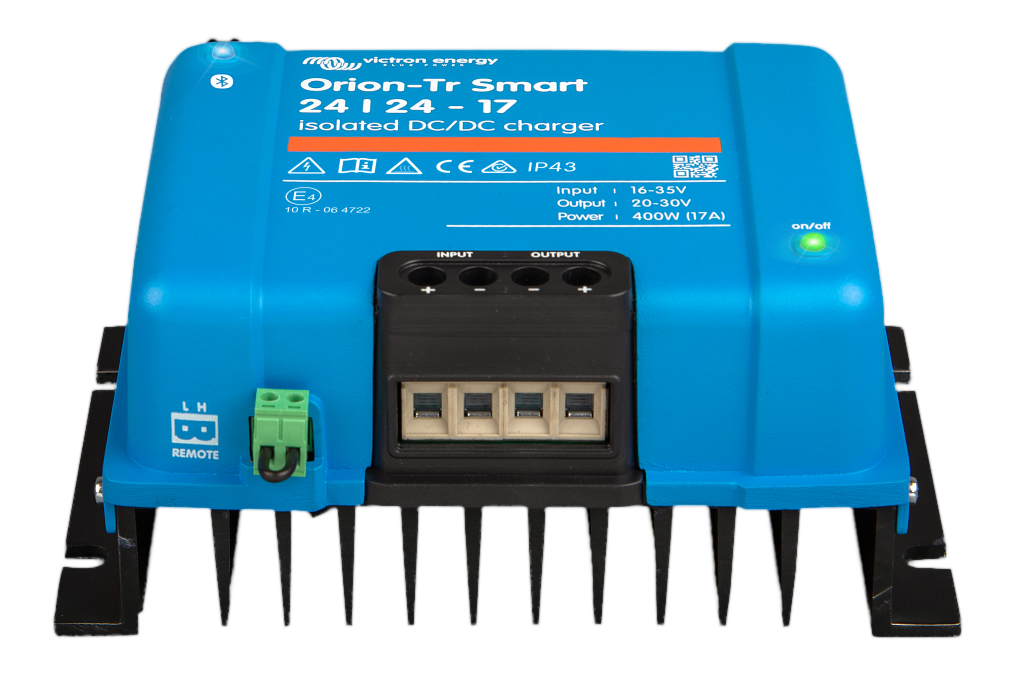

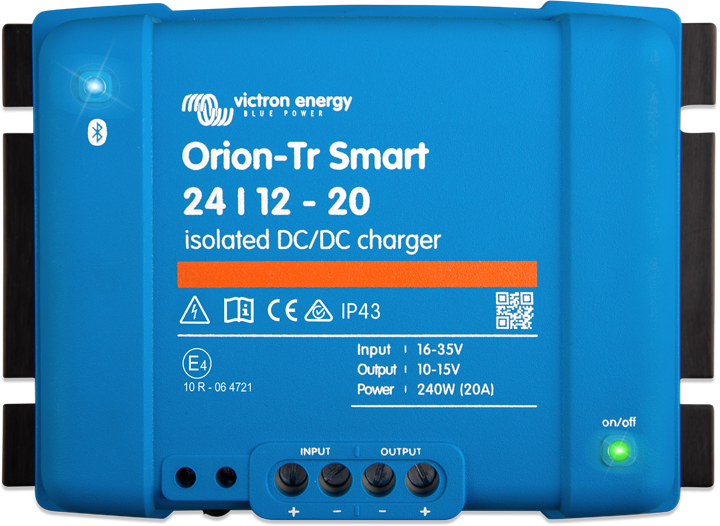

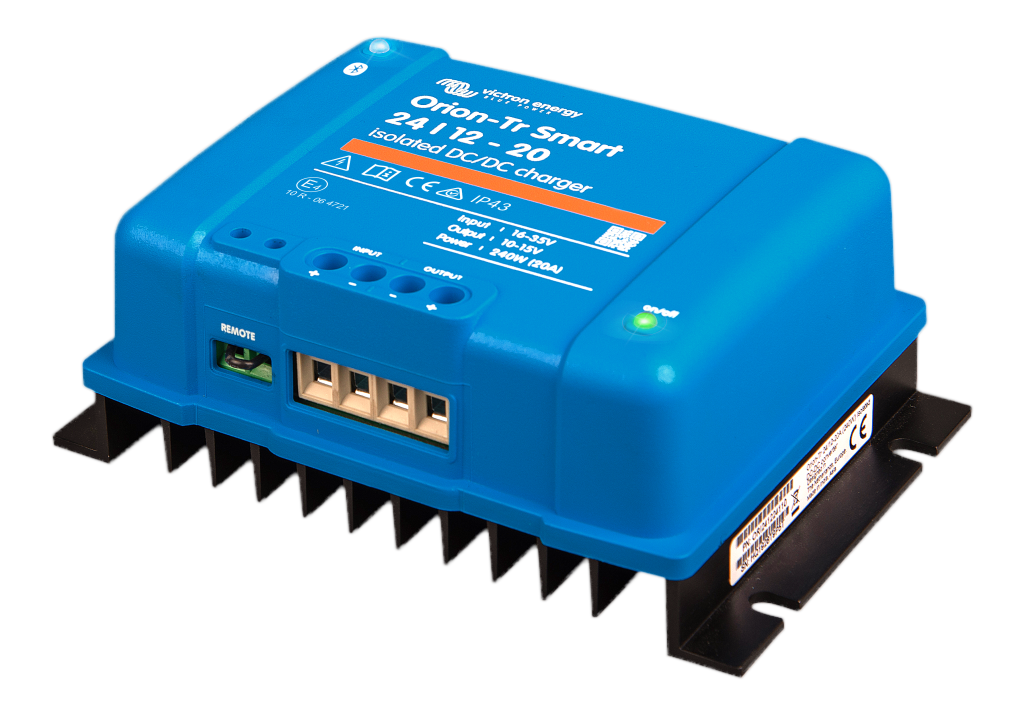

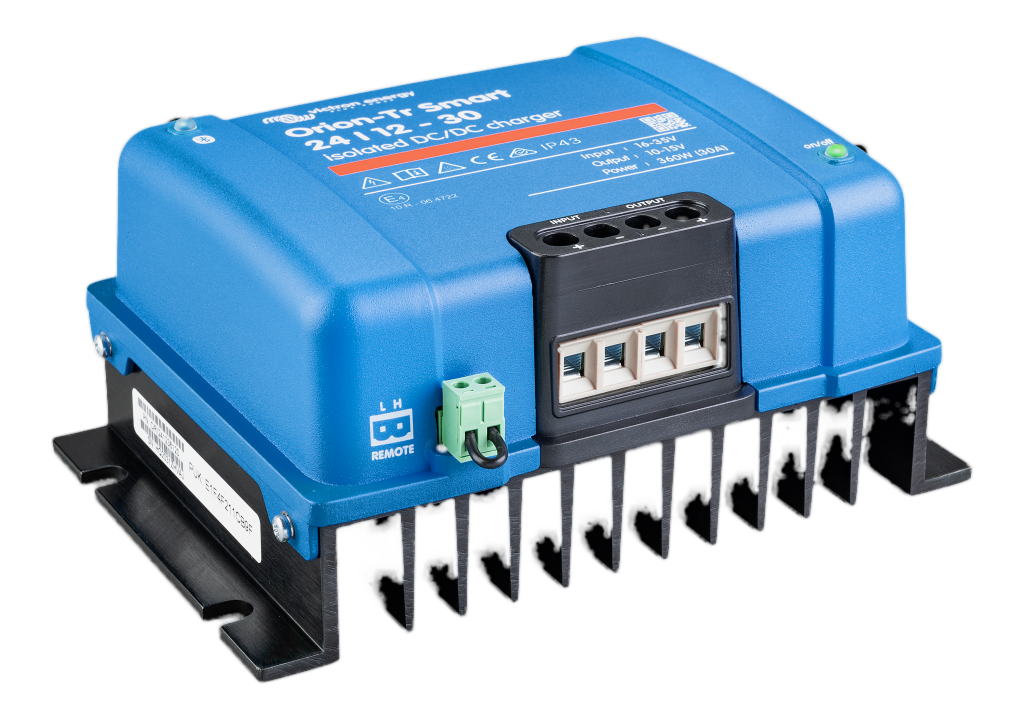

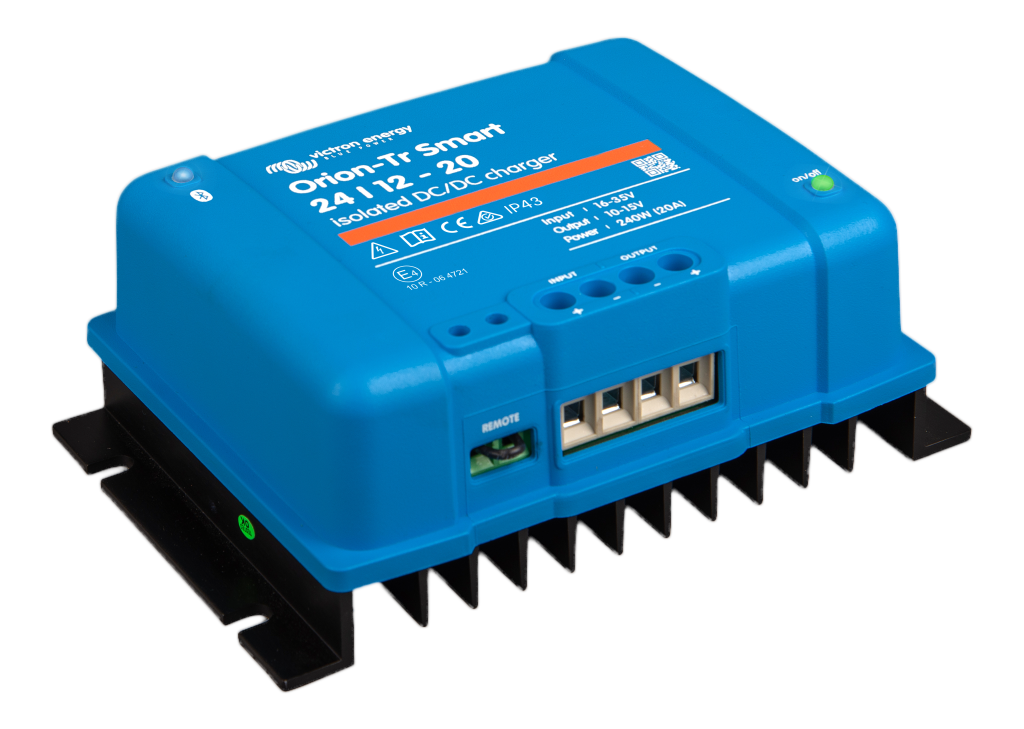

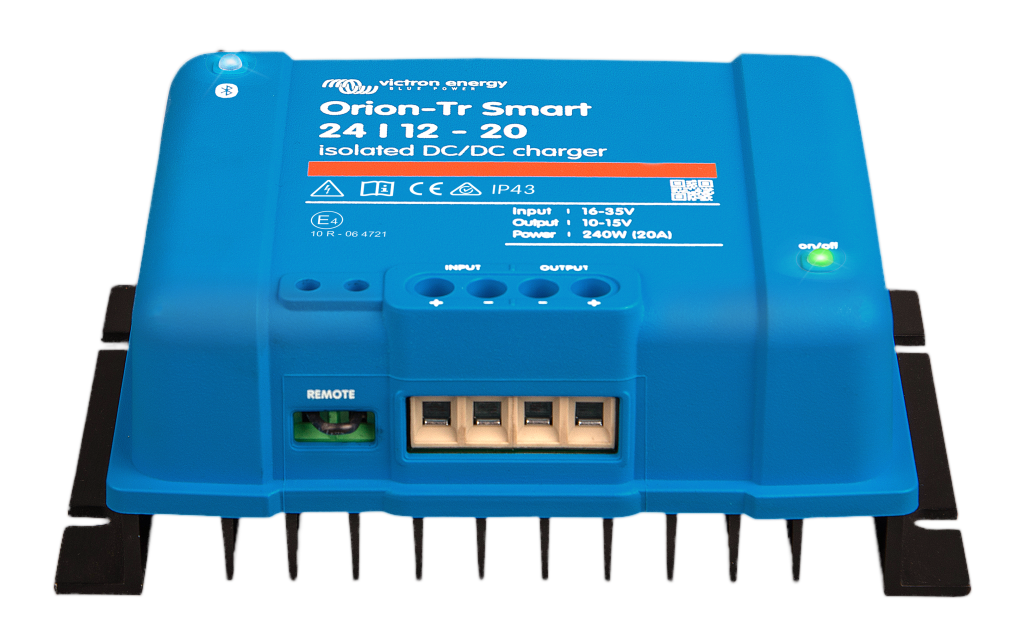

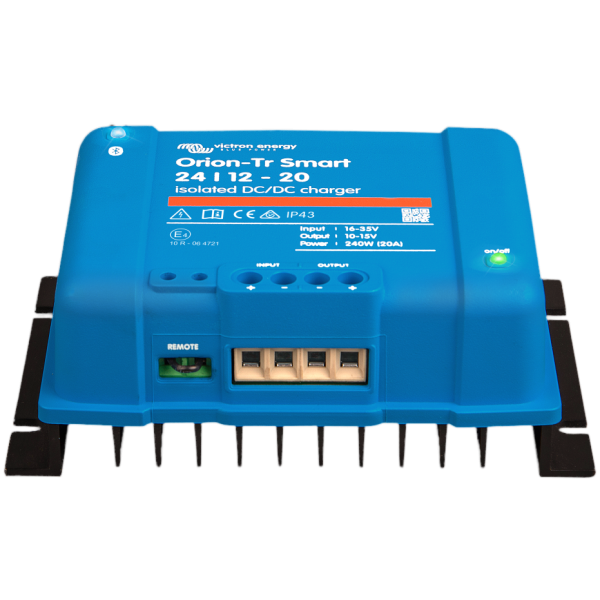

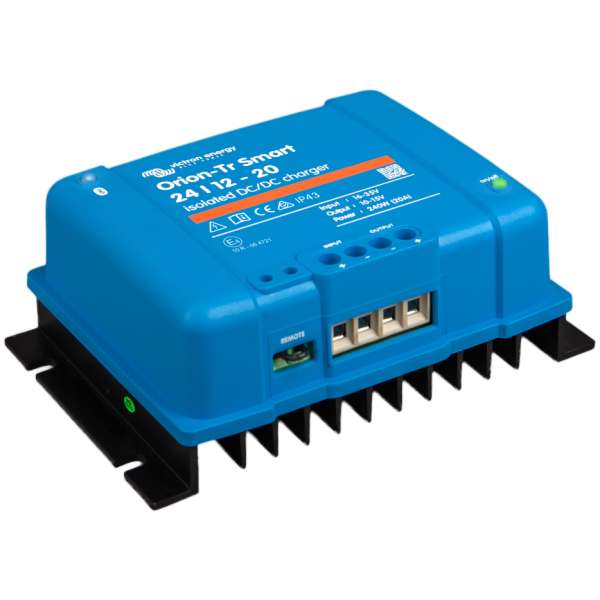

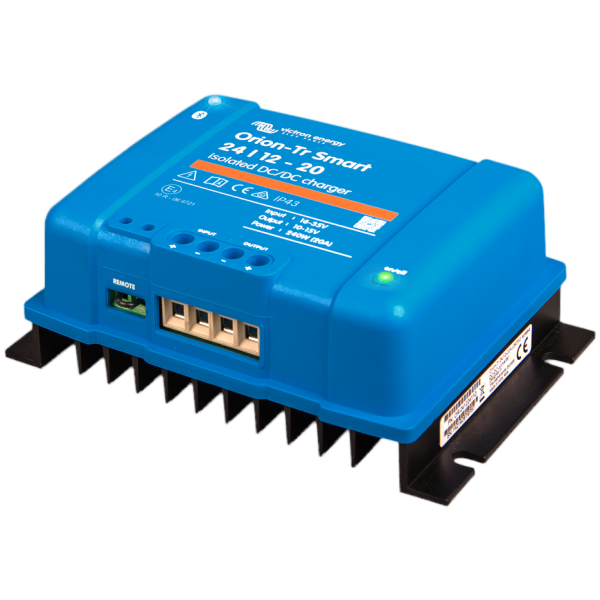

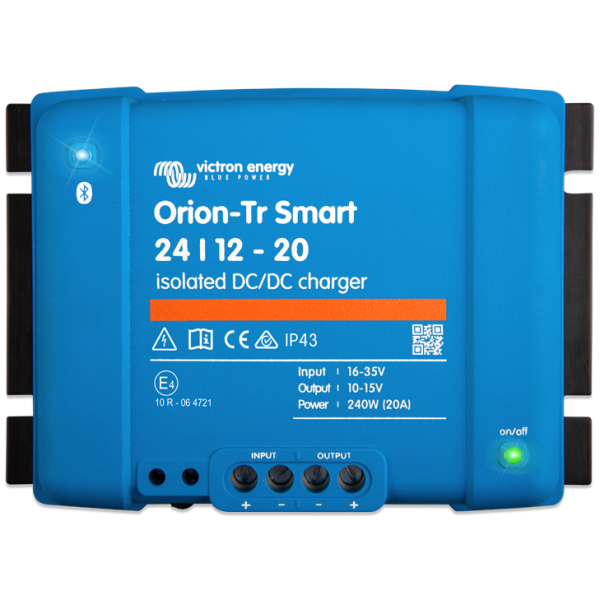

Orion-Tr Smart DC-DC Ladebooster isoliert

ab UVP 205,20  ab 174,42

Orion-Tr Smart DC-DC Ladebooster isoliert

Artikelnummer: n. v. Kategorien: , Schlagwort:

Das Orion-Tr Smart DC-DC-Ladegerät ist ein professionelles, DC zu DC adaptives 3-stufiges Ladegerät mit integriertem Bluetooth, im Markt bekannt als Ladebooster und/oder Battery-to-battery (B2B) Lader.

Für den Einsatz in Doppelbatteriesystemen in Fahrzeugen oder auf Booten, bei denen die (intelligente) Lichtmaschine und die Startbatterie zum Laden der Servicebatterie verwendet werden. Das Gerät kann über Bluetooth überwacht und programmiert werden und kann über einen ferngesteuerten Ein-/Ausschalter ferngesteuert werden. Es verfügt über einen Motorlauferkennungsmechanismus.

Das Orion-Tr Smart Ladegerät kann in 12V- oder 24V-Systemen verwendet werden und ist sowohl für Blei- als auch für Lithium-Batterien geeignet. Es sind Modelle bis zu 400 W erhältlich und unbegrenzt viele Geräte können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.

Geeignet für hohe Temperaturen bis 55 °C mit einer vollen Nennleistung bis 40 °C.

Überwachung über Bluetooth

Überwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügung stehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderen Gerät vorgenommen werden.

Vollständig programmierbar

  • Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.
  • Intelligente Generatorkompatibilität: Motorlauferkennung.

Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung

  • Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.
  • Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.
  • Alternativ kann eine feste Ausgangsspannung gewählt werden.

Geeignet für den Einsatz in Fahrzeugen mit intelligenter Lichtmaschine (Euro 5- und Euro 6-Motoren)

Die eingebaute Motorabschaltungserkennung stoppt den Konverter, wenn der Motor nicht läuft. Dadurch wird eine ungewollte Entladung der Starterbatterie verhindert (siehe Handbuch für Details).

Fern-An-/Abschaltung

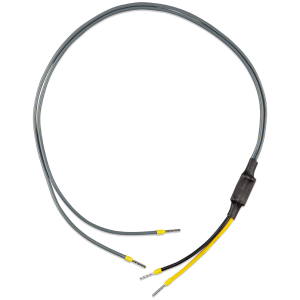

An den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen.
Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder der Anschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserie eines Fahrzeugs) geschaltet werden.



Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms unbegrenzt parallel geschaltet werden.

Bei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.

Schutzklasse IP43 wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.

Zur Installation sind keine Spezialwerkzeuge erforderlich, das Gerät ist mit Schraubklemmen ausgestattet.

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetOrion-Tr Smart DC-DC Charger Isolated
ManualOrion-Tr Smart DC-DC Charger - Isolated (HTML5)
Orion-Tr Smart DC-DC Charger - Isolated (PDF)
VictronConnect Manual (HTML5)
VictronConnect Manual (PDF)
VideoOrion-Tr Smart
Webinar I: purchasing Victron, Alternator Charging with Lithium Batteries and VictronConnect.
Enclosure dimensionOrion-Tr Smart Charger Isolated 12V-24V 360W
Orion-Tr Smart Charger Isolated 12V-24V 360W (3D)
Orion-Tr Smart Charger Isolated 12V-24V 360W (stp)
Orion-Tr Smart Charger Isolated 12V/24V 220W/240W/280W
Orion-Tr Smart Charger Isolated 12V/24V 220W/240W/280W (3D)
Orion-Tr Smart Charger Isolated 12V/24V 220W/240W/280W (stp)
Orion-Tr Smart Charger Isolated 24V 400W
Orion-Tr Smart Charger Isolated 24V 400W (3D)
Orion-Tr Smart Charger Isolated 24V 400W (stp)
System schematicNarrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
US Van Manual & Drawing Smart BMS CL12_100 MultiPlus 3kVA 12V 120V 60Hz
US Van Manual & Drawing VEBus BMS V2 MultiPlus-II 3kVA 12V 120V 60Hz
US-VAN Drawing VEBus BMS MultiPlus 3KW DMC 400Ah Li Cerbo SBP 100A & 65A SmartShunt MPPT 100-50 OrionTr
VE.Direct drawing with Phoenix charger 12/50-1 inverter 375W Li Batt smallBMS MPPT 100/30 Orion-Tr Smart
Van/Motorhome Manual & Drawing 3 monitoring setups MultiPlus 3kVA 12V 230V 50Hz Drop-in Li
CertificateCertificate Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W)
Certificate Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W)
Declaration of Conformity - Orion-Tr Smart
ISO9001 certificate
Technical informationPre-RMA Bench Test Instructions (HTML5)
Pre-RMA bench test instructions (PDF)
