Energy Meter ET112, ET340, EM24 & EM540

ab UVP 72,00  ab 61,20

Energy Meter ET112, ET340, EM24 & EM540

Artikelnummer: n. v. Kategorie: Schlagwort:

Energiezähler werden typischerweise in einem Energiespeichersystem verwendet, um die Leistung und Energie der gesamten Anlage am Verteilerkasten zu messen. Sie können auch verwendet werden, um den Ausgang eines PV-Wechselrichters zu messen und die Daten auf einem GX-Gerät wie dem Cerbo GX and the VRM-Portal anzuzeigen.

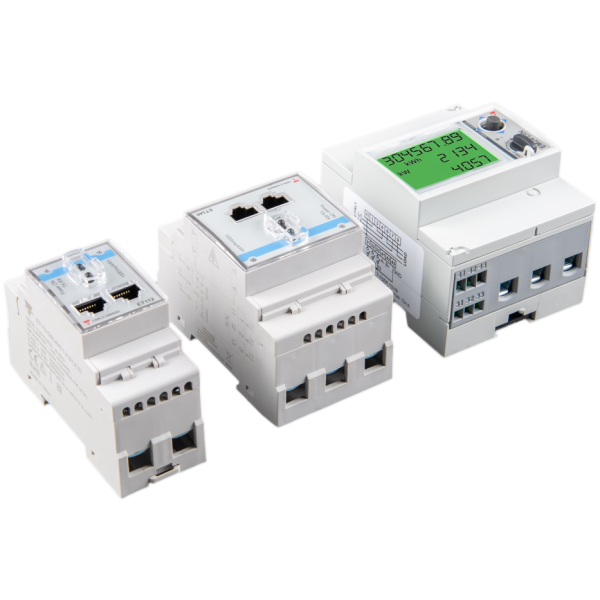

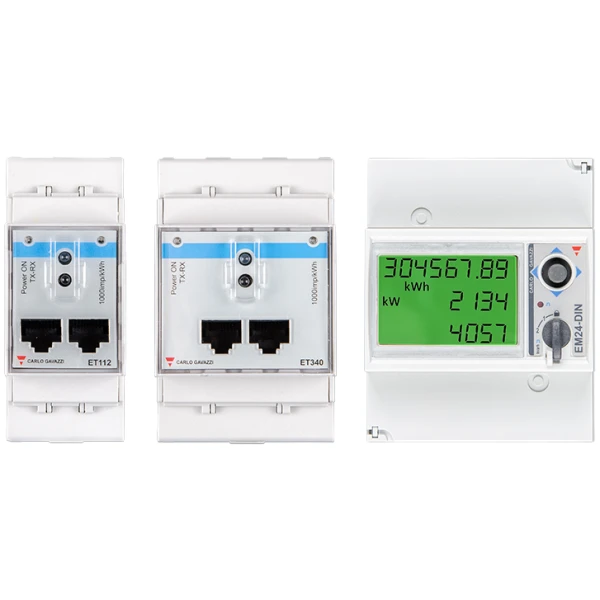

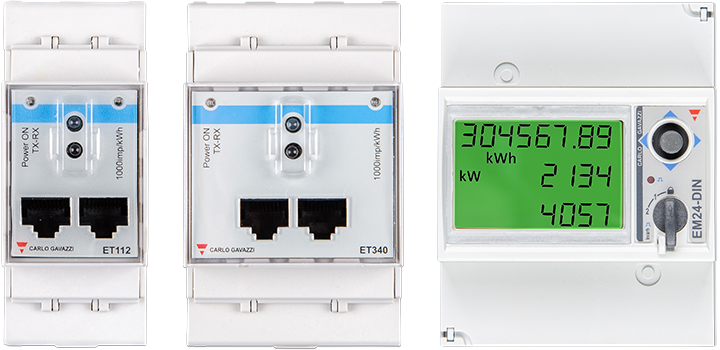

Es gibt verschiedene Modelle:

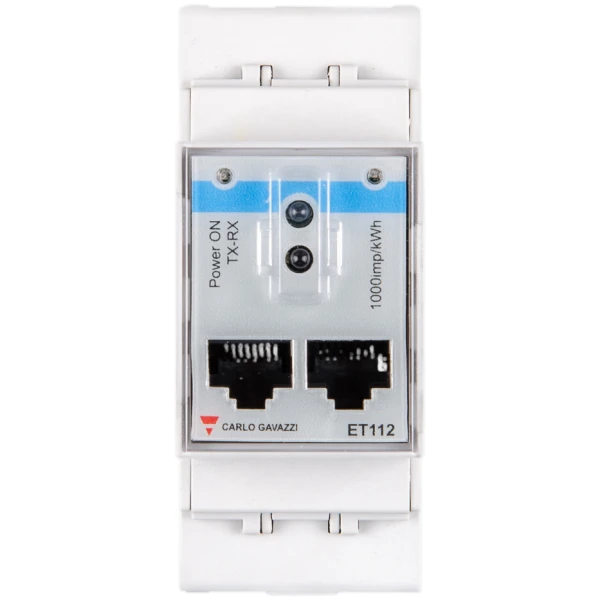

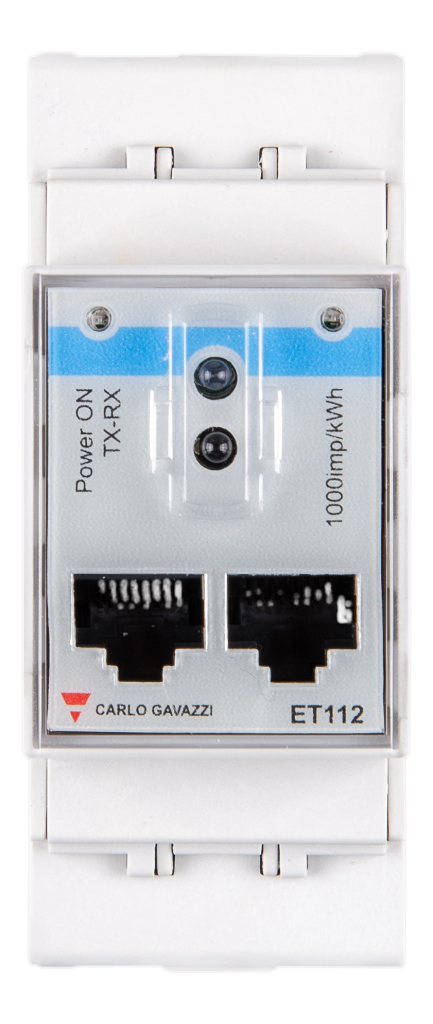

  • ET112 (für Einphasenbetrieb max. 100 A)

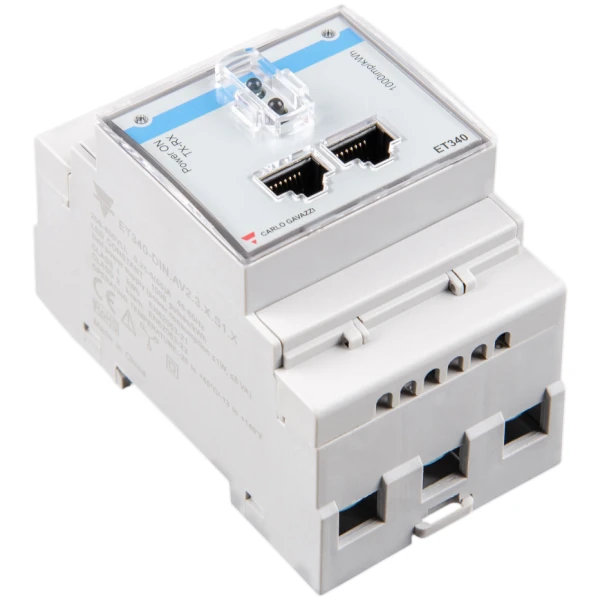

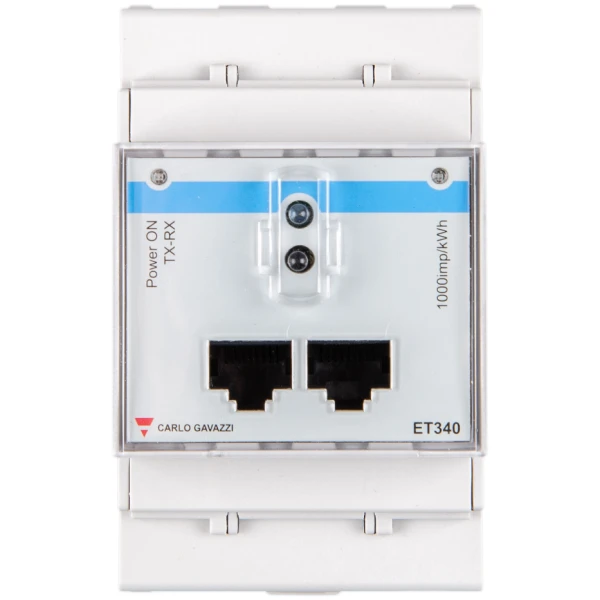

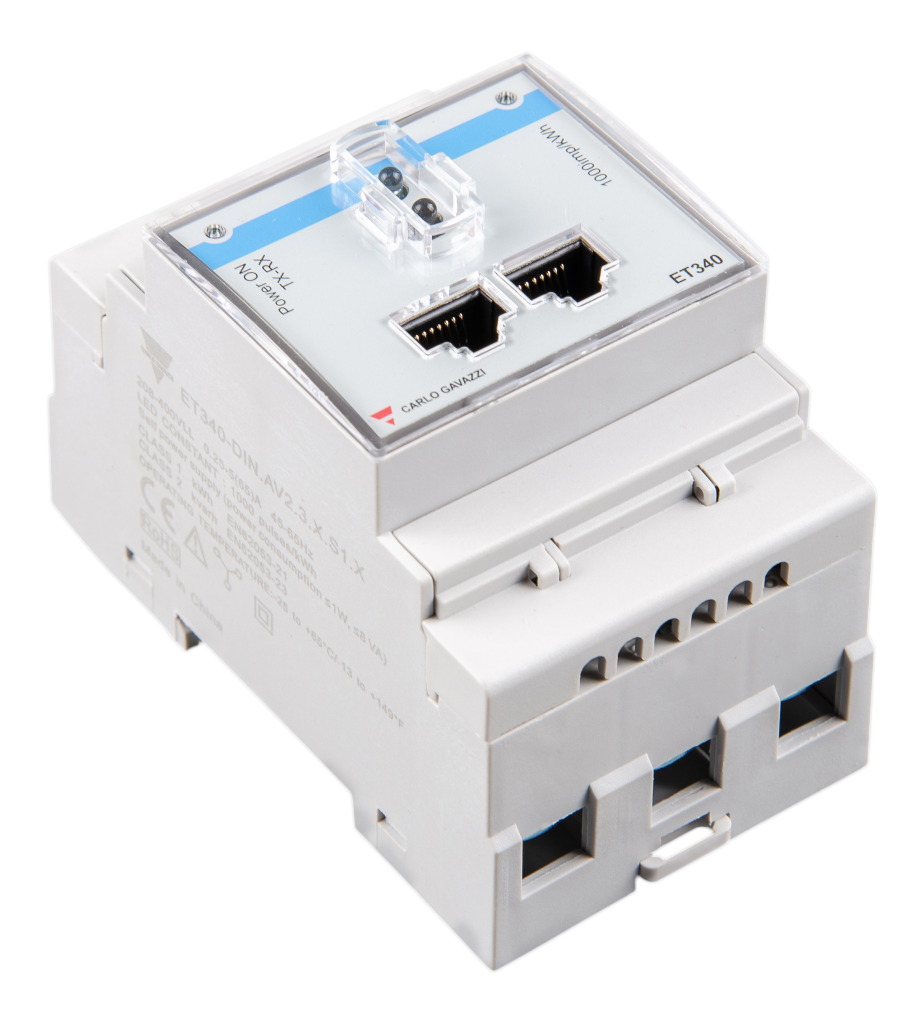

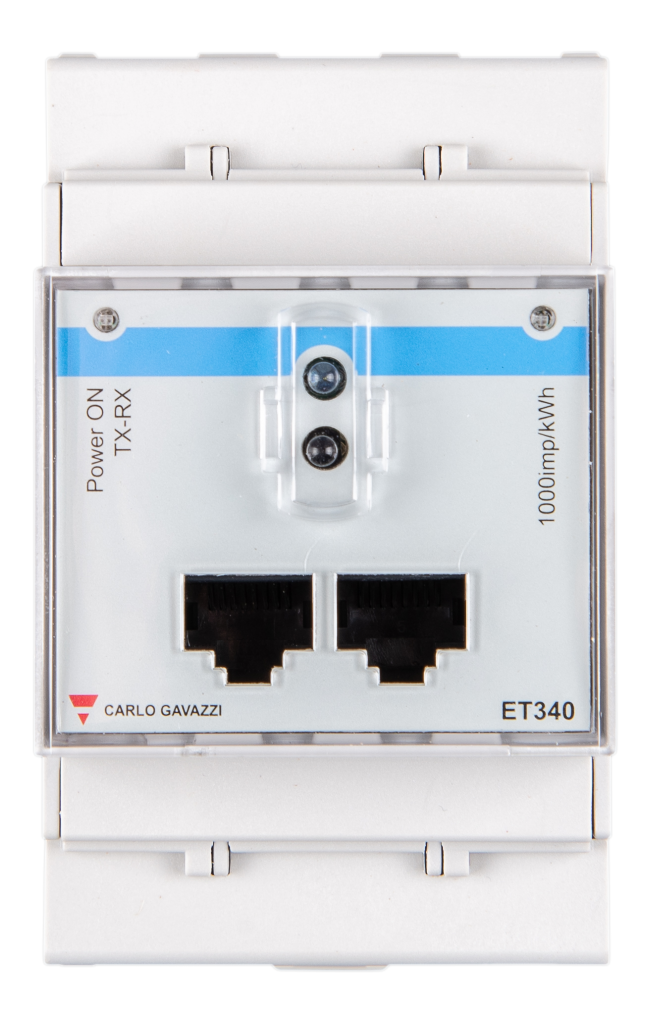

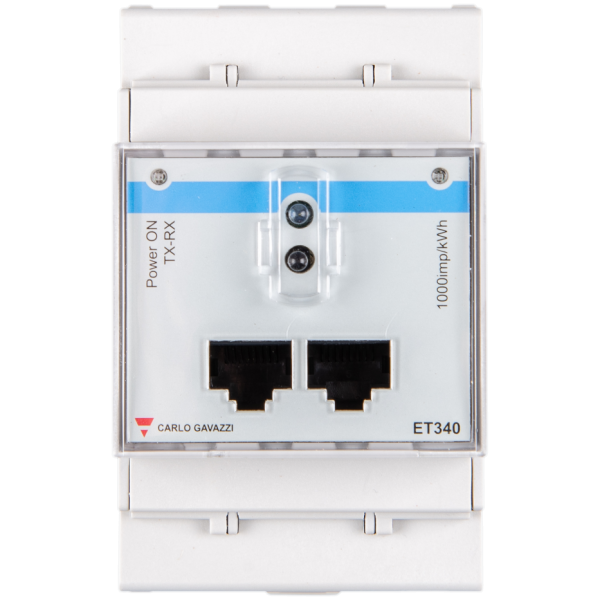

  • ET340 (für Dreiphasenbetrieb max. 65 A)

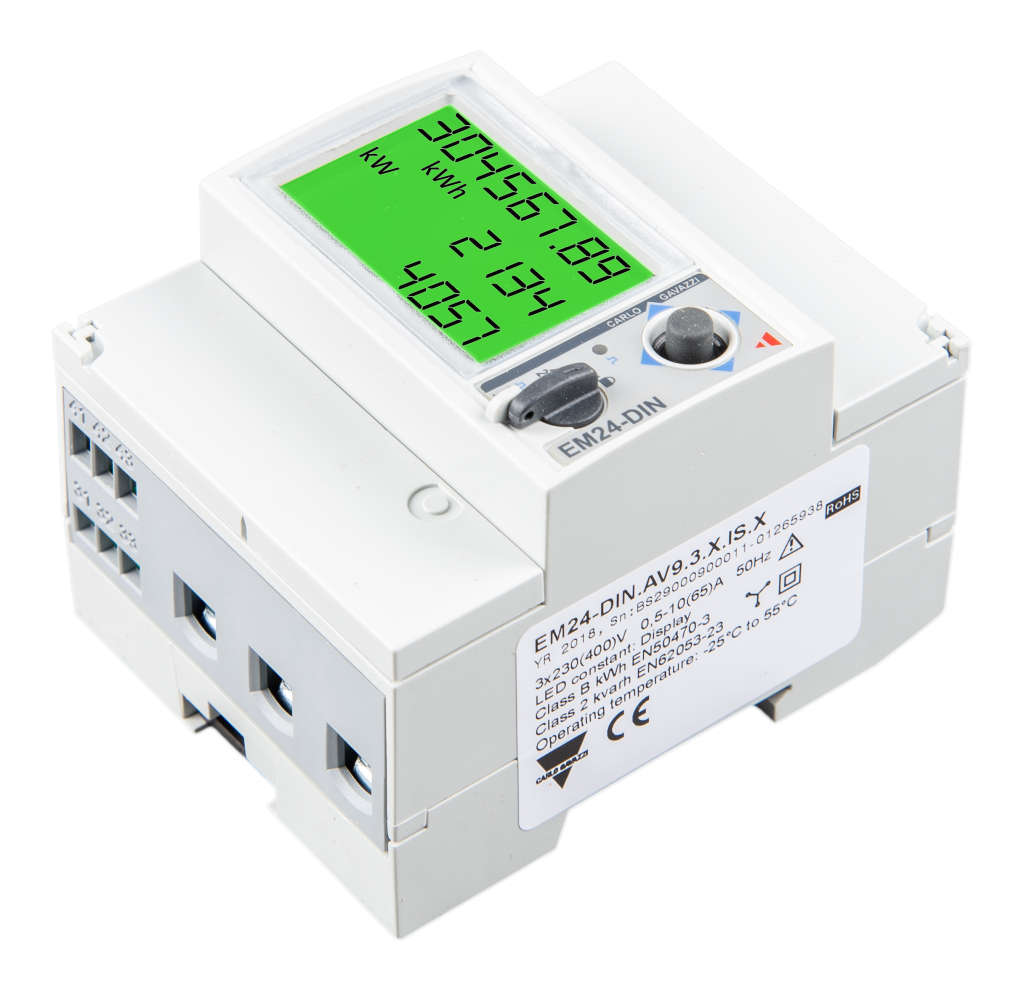

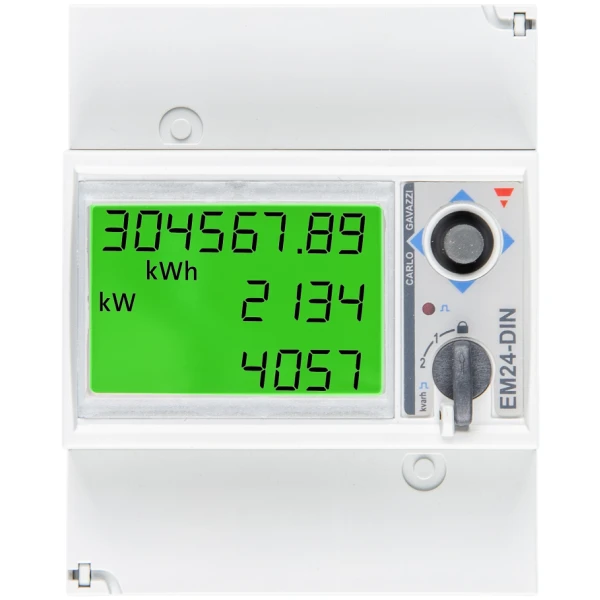

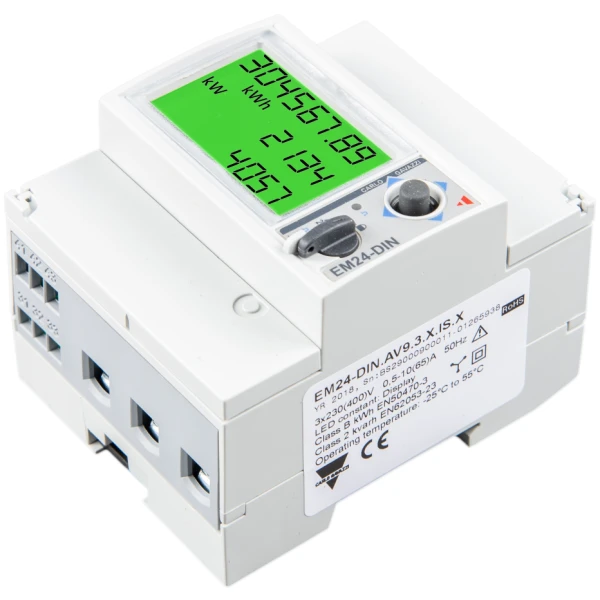

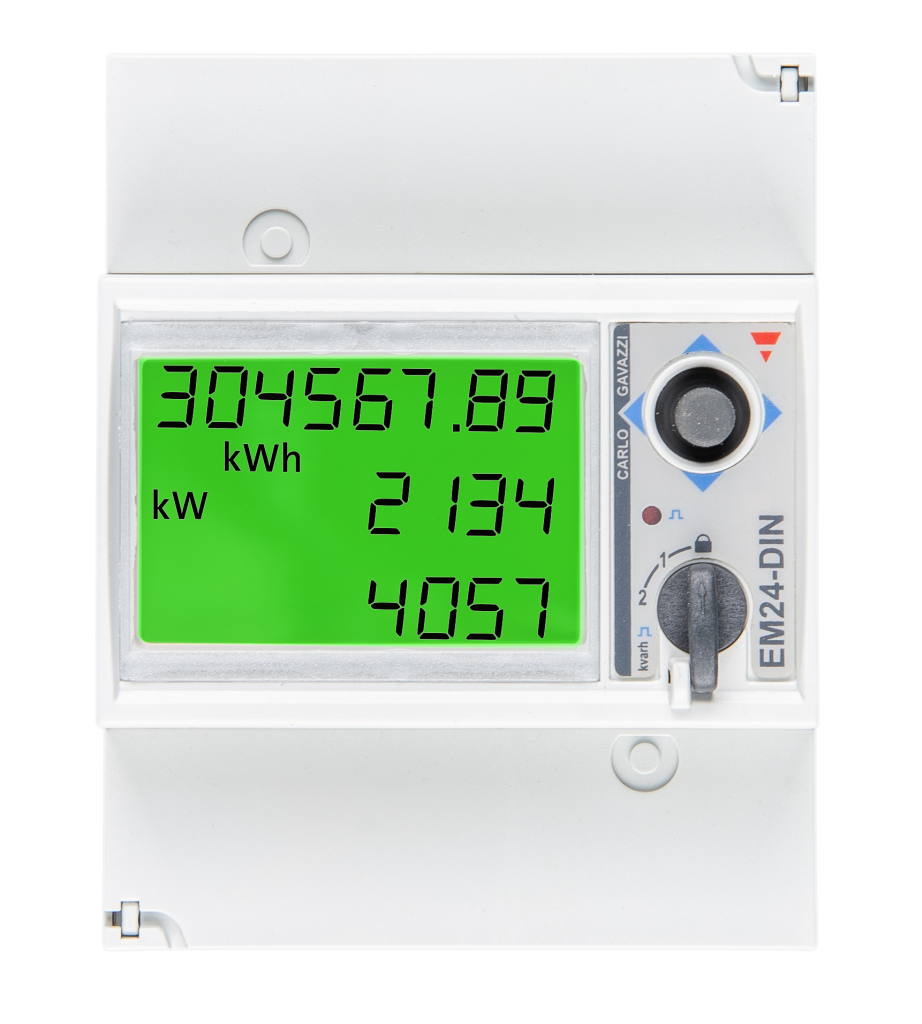

  • EM24 (für Dreiphasenbetrieb max. 65 A) – verfügbar mit RS485 und Ethernet

Venus OS (GX-Geräte) unterstützt verschiedene Arten von Energiezählern, von denen einige von Victron gelagert werden und andere, die direkt von den Herstellern gekauft werden müssen, wie Carlo Gavazzi oder ABB.

Ein Energiezähler wird in Systemen mit einem GX-Gerät zur Messung der Leistung eines PV-Wechselrichters, eines AC- Gensets oder als Netzzähler in einer ESS-Anlage eingesetzt. Es kann auch verwendet werden, um AC-Lasten zu messen.
Der Energiezähler wird über RS485 an ein GX-Gerät angeschlossen, entweder über eine kabelgebundene Verbindung über unsere RS485-zu-USB-Schnittstelle oder drahtlos über unsere Zigbee-zu-USB- und Zigbee-zu-RS485-Wandler. Seine Daten werden dann auf einem GX-Gerät und unserem VRM-Portal angezeigt. Alternativ kann das Ethernet-Messgerät EM24 verwendet werden, sofern das Messgerät so mit einem lokalen Netzwerk verbunden ist, dass das GX-Gerät es erreichen kann.

Um eine Auswahl zu treffen, entscheiden Sie zunächst, ob Sie einen ein- oder dreiphasigen Zähler benötigen:
Welcher Energiezähler ausgewählt werden sollte, hängt von der Installation, der Anzahl der Phasen, die Sie messen möchten, und dem maximalen Strom pro Phase ab. Beispiele: Verwenden Sie für einen dreiphasigen Stromanschluss einen dreiphasigen Zähler. Verwenden Sie für einen dreiphasigen PV-Wechselrichter ebenfalls einen dreiphasigen Zähler. Verwenden Sie für einen einphasigen Stromanschluss einen einphasigen Zähler. Und in einer Anlage mit einphasigem Versorgungsanschluss, die auch einen PV-Wechselrichter hat, der mit einem Energiezähler gemessen werden muss, können Sie zwei Stück ET112 verwenden oder den ET340 verwenden. Wenn die Anwendung den maximalen Nennstrom überschreitet, verwenden Sie einen Energiezähler mit Stromwandlern. Beachten Sie, dass die meisten PV-Wechselrichter über eine “Direktanzeige” durch das Victron-System verfügen und daher ihre Leistung nicht von einem Energiezähler gemessen werden muss.

Wählen Sie beim EM24 zwischen RS485 und Ethernet-Verbindung:
Das Ethernet-Modell ist von Vorteil bei Installationen mit einem verfügbaren Ethernet-Netzwerk. Anstatt eine RS485-Leitung zwischen dem Hauptwechselstromverteiler und dem Speichersystem zu ziehen, kann die vorhandene Ethernet-Verbindung genutzt werden. Der Nachteil ist, dass dies davon abhängt, dass das Netzwerk ordnungsgemäß funktioniert – im Falle von Problemen schaltet das Speichersystem in den Leerlauf bzw. Passthrough-Modus.
Die Zähler EM24, EM3XX, EM5XX und ABB verwenden eine Vektorregistrierung zur Energiezählung. Dies ist die bevorzugte Methode für Länder wie Deutschland und Österreich und die meisten anderen Länder. Die anderen Energiezähler verwenden eine arithmetische Registrierung. Weitere Informationen zu Energiezählunterschieden finden Sie in FAQ Q8 in den Handbüchern des Victron Energy Meter.
