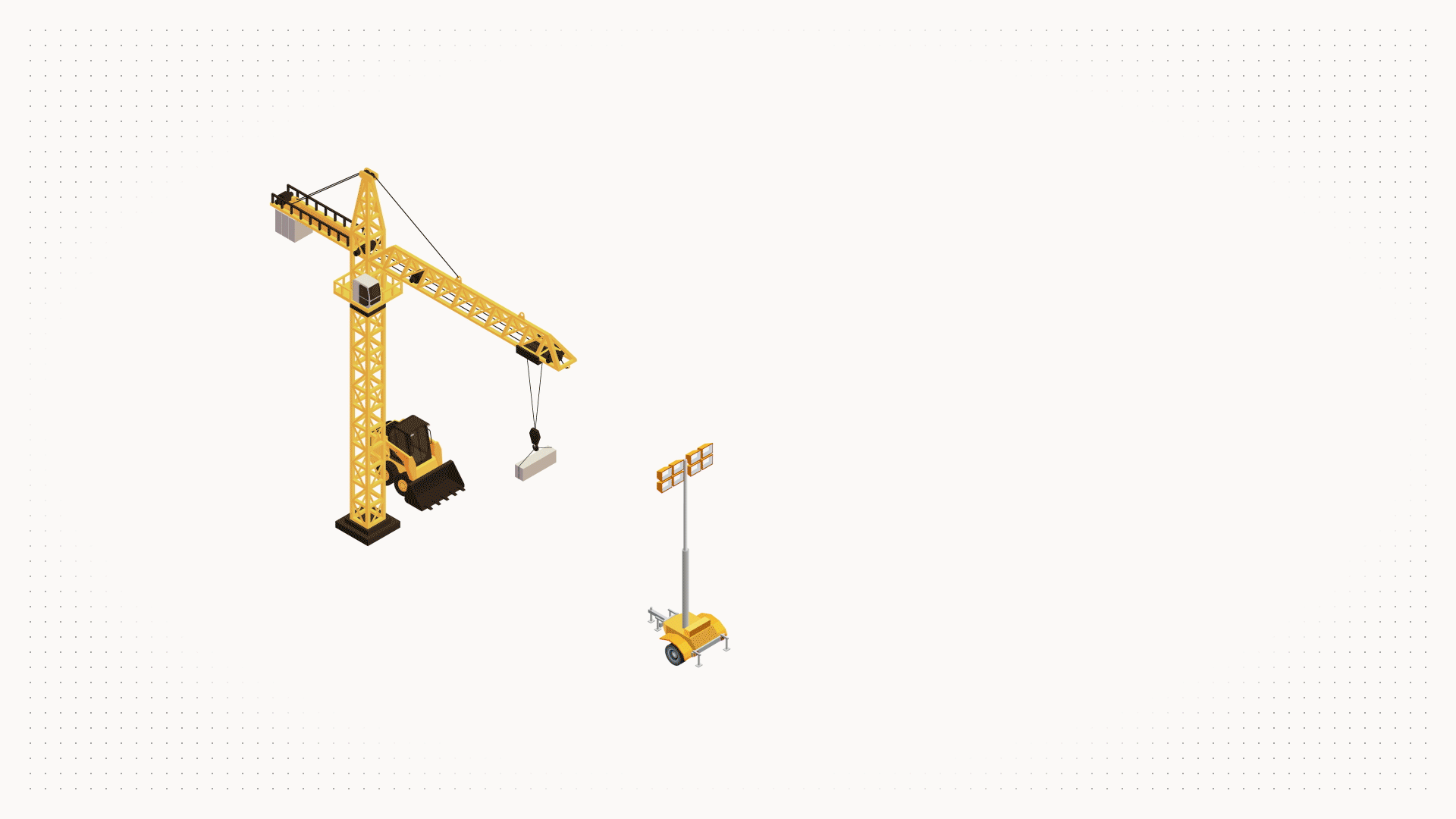

Der modulare Ansatz für große, flexible netzunabhängige Stromversorgungssysteme: Was wäre, wenn Sie große netzunabhängige Anlagen genauso einfach wie kleine aufbauen könnten – indem Sie einfach weitere eigenständige Einheiten hinzufügen, die Zuverlässigkeit erhöhen und die Gesamtkapazität entsprechend Ihrem Wachstum skalieren?
Große netzunabhängige Systeme waren bisher oft komplex in der Installation und schwer anzupassen. Das Victron Energy Microgrid verfolgt einen anderen Ansatz: Mehrere unabhängige Victron-Wechselrichter-/Ladesysteme, sogenannte „Power Banks“ werden parallel an einem gemeinsamen AR-Bus betrieben – selbst wenn die Power Banks unterschiedlich groß sind – und bilden so leistungsstarke netzunabhängige Systeme, die die Last automatisch untereinander aufteilen.
Jede Power Bank ist eine vollständige, unabhängige Victron-Anlage mit eigenen Wechselrichtern/Ladegeräten, Batterien und Überwachungssystemen. Es gibt keinen zentralen Controller und keine Datenkommunikationsverkabelung zwischen den Einheiten. Wenn Sie mehr Leistung benötigen, können Sie einfach eine weitere Power Bank hinzufügen und das System skalieren – bis zu 400 kW.
Warum Victron Microgrid?
Einfache Skalierung – Start mit nur einem System.
Durch den Anschluss mehrerer Powerbanks an einen gemeinsamen Wechselstrombus lassen sich netzunabhängige Systeme realisieren, die weitaus größer sind als ein einzelnes VE.Bus-System, ohne die Komplexität und die Risiken einer großen zentralen Wechselrichteranlage.
Redundanz – Läuft weiter, wenn Systeme ausfallen.
Jede Power Bank arbeitet unabhängig. Wird eine Power Bank zur Wartung außer Betrieb genommen oder tritt bei ihr ein Fehler auf, versorgen die übrigen den Wechselstrombus unterbrechungsfrei weiter. Dadurch wird jeder einzelne Ausfallpunkt beseitigt.

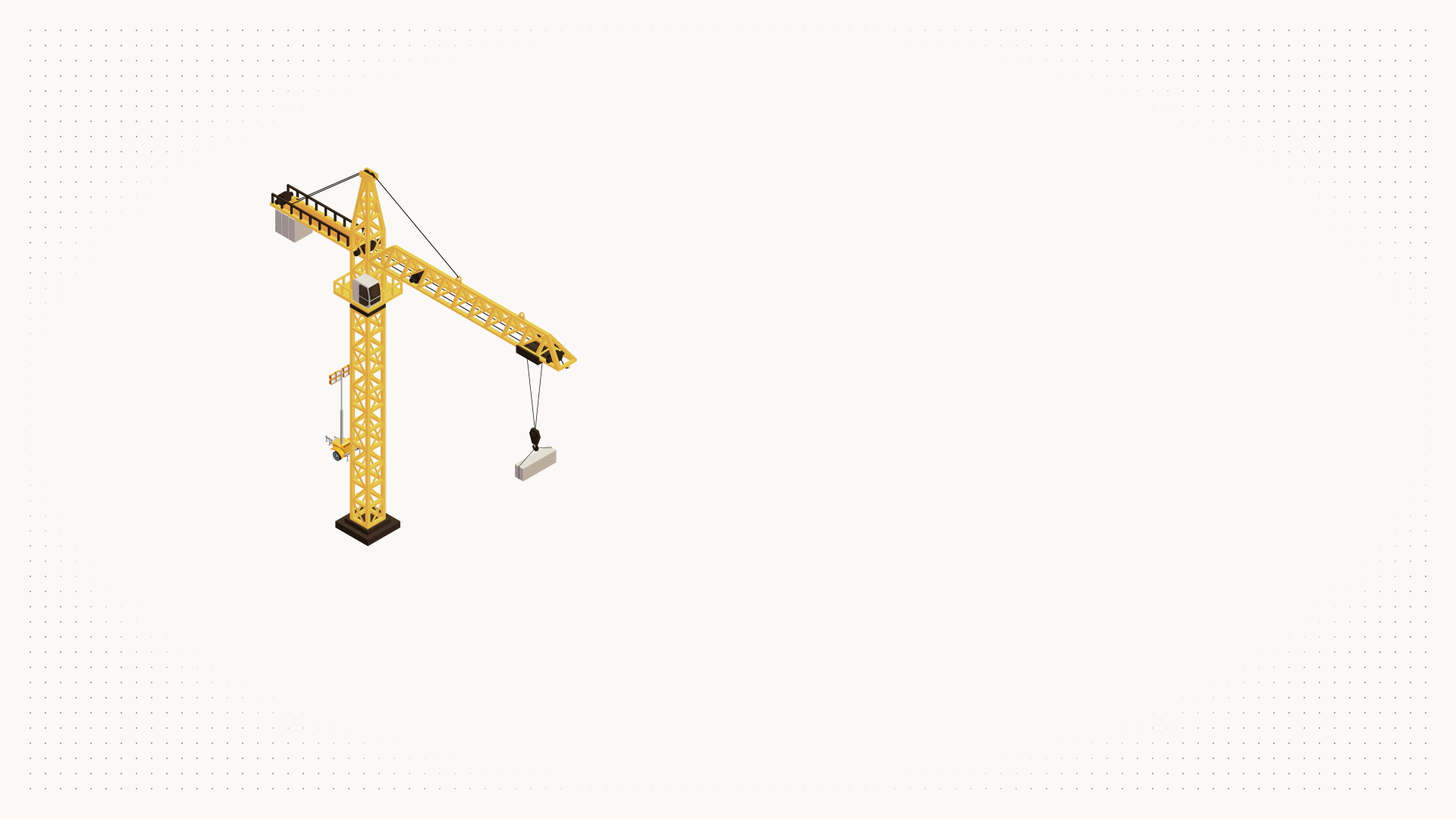

Kapazitätsänderung ohne Standzeiten.
Schließen Sie bei steigendem Bedarf weitere Power Banks an das Microgrid an. Trennen Sie sie, wenn der Bedarf sinkt oder Wartungsarbeiten erforderlich sind. Eine Neuprogrammierung ist nicht erforderlich, und der AC-Bus versorgt die Verbraucher die ganze Zeit über mit Strom.
Bekannte und bewährte Komponenten.
Keine neue Hardware. Das Victron Microgrid verwendet dieselben Wechselrichter/Ladegeräte, Batterien, Laderegler und GX-Geräte, mit denen Installateure und Nutzer bereits arbeiten. Jede Power Bank wird über ihr eigenes GX-Gerät und VRM überwacht.
Verschieben Sie Geräte zwischen Standorten.
Perfekt für die Vermietung: In Containern verbaute Power Banks können von einem Projekt zum nächsten transportiert werden. Wenn ein Auftrag abgeschlossen ist, kehrt die gleiche Hardware ins Depot zurück und wird wieder bereitgestellt, um Teil eines anderen Microgrids zu werden. Eine standardisierte, effiziente Containerkonstruktion kann für eine breite Palette von Anwendungen genutzt werden, indem die Container vor Ort einfach über AC-Verkabelung miteinander verbunden werden.
Anwendungen
Da jede Power Bank in sich geschlossen ist, eignet sich Victron Microgrid besonders für Standorte, an denen sich der Bedarf im Laufe der Zeit ändert und Geräte möglicherweise zwischen verschiedenen Projekten hin- und herbewegt werden müssen.
Generator-Mietflotten
Vermieter können Microgrid – Powerbanks als modulare Flottenkomponenten betrachten. Anstatt zahlreiche Systeme mit fester Kapazität für unterschiedliche Einsätze vorzuhalten, können sie standardisierte Power Banks vorrätig halten und diese je nach Auftrag kombinieren. Für einen kleineren Einsatz reichen möglicherweise zwei Power Banks aus, während für einen größeren Auftrag sechs oder mehr erforderlich sein können. Wenn ein Auftrag endet, kehren dieselben Einheiten ins Depot zurück und werden in einer anderen Kombination wieder eingesetzt. Power Banks können in VRM zu einem Microgrid zusammengefasst werden, um Fernüberwachung, Alarmmeldungen und Transparenz über alle aktiven Standorte hinweg zu gewährleisten.
Baustellen
Baustellen haben oft eine stabile Grundlast mit vorübergehenden Nachfragespitzen. Baustellenbüros, Beleuchtung und Werkzeuge laufen möglicherweise monatelang auf einem Niveau, dann treiben ein Kran, Schweißgeräte oder andere schwere Maschinen den Verbrauch in die Höhe.
Zusätzliche Powerbanks können zur Baustelle gebracht, während der Spitzenlastphase an den AC-Bus angeschlossen und nach deren Ende wieder entfernt werden. Passen Sie die Kapazität an die jeweilige Projektphase an und verringern Sie die Abhängigkeit von Generatorlaufzeiten, wenn eine geräuscharme, batteriebasierte Stromversorgung bevorzugt oder erforderlich ist.
Veranstaltungen und Festivals
Die Lastprofile variieren zwischen Aufbau, Live-Betrieb und Abbau. Spitzenleistung wird möglicherweise nur für einen Teil des Zeitplans benötigt, doch eine zuverlässige Versorgung ist durchgehend erforderlich. Setzen Sie in Spitzenzeiten mehr Power Banks ein und in ruhigeren Phasen weniger, ohne das System neu planen zu müssen. Bei Programmänderungen können Sie die Kapazität schnell erweitern, indem Sie eine weitere Power Bank an den Wechselstrombus anschließen. Und sollte bei einem Gerät ein Problem auftreten, laufen die übrigen weiter.
Erweiterung bestehender netzunabhängiger Systeme
Victron Microgrid ist auch eine praktische Möglichkeit, eine bestehende netzunabhängige Victron-Anlage aufzurüsten. Anstatt ein funktionierendes System auseinanderzunehmen, um es zu vergrößern, installieren Sie einfach eine zweite Powerbank daneben und schließen Sie beide an denselben AC-Bus an. Das ursprüngliche System bleibt unverändert und wird lediglich zu einer der Power Banks im Microgrid. Dies ist nützlich für Containeranlagen oder abgelegene Installationen, bei denen eine Umgestaltung des Bestehenden zu Betriebsstörungen führen würde. Jede Power Bank verwaltet ihre eigene Aufladung, daher benötigt die neue Einheit eigene Ladequellen wie zusätzliche Solaranlagen, einen DC-Generator oder andere Gleichstrom-Lademöglichkeiten.

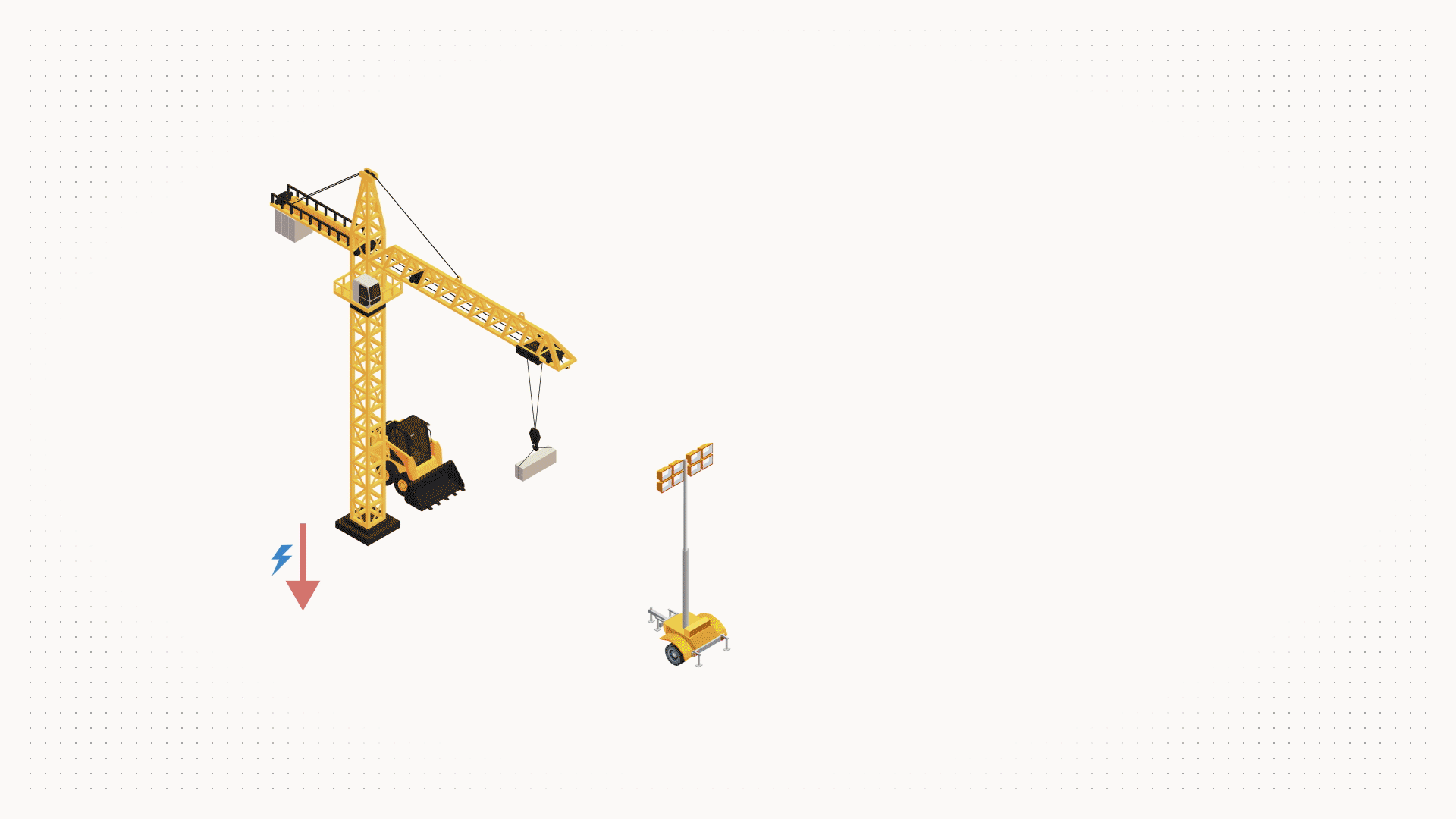

So funktioniert Victron Microgrid
Die Powerbank
Eine Powerbank ist ein komplettes Victron-Off-Grid-System: ein oder mehrere VE.Bus-Wechselrichter/Ladegeräte, eine Batteriebank, eine DC-Verteilung, DC-Ladegeräte und ein GX-Gerät zur Überwachung. In einem Victron-Microgrid werden mehrere Powerbanks an einen gemeinsamen AC-Bus angeschlossen und arbeiten zusammen als ein großes Stromversorgungssystem.
Die Lastverteilung zwischen den Einheiten erfolgt automatisch über Wechselspannung und -frequenz, ohne dass eine zentrale Steuerung, eine Kommunikation zwischen den Power Banks oder komplexe Konfigurationen erforderlich sind. Dieser dezentrale Ansatz sorgt für ein einfaches und zuverlässiges System. Auch dreiphasige und Split-Phase-Konfigurationen werden unterstützt.
Unabhängiges Laden – keine zentrale Steuerung erforderlich
Das dezentrale Gleichstromladen ist das Herzstück dieses steuerungslosen Ansatzes. Jede Power Bank verwaltet ihren eigenen Ladezustand mithilfe ihrer eigenen Ladequellen. Victron unterstützt eine Reihe von Ladeoptionen:
- MPPT-Solarladeregler für DC-gekoppelte PV-Anlagen
- DC-Ladegeräte (wie MultiPlus, Quattro oder Multi RS), die an einen Wechselstromgenerator oder eine andere Wechselstromquelle angeschlossen sind, unabhängig vom Wechselstrombus des Mikronetzes.
- Integration von DC-Generatoren (einschließlich Start-/Stopp-Automatisierung)
Erste Schritte
Victron Microgrid ist über eine spezielle VE.Bus-Firmware für MultiPlus, MultiPlus-II, Quattro und Quattro-II verfügbar. Machen Sie sich mit diesen Schulungsvideos mit dem Konzept, der Konfiguration und der Inbetriebnahme vertraut:
Das technische Handbuch behandelt die Installation und Konfiguration im Detail. Eine anschauliche Übersicht über Victron Energy Microgrids finden Sie in dieser Präsentation.
Wenden Sie sich an unser Support-Team, um Ihr Projekt im Detail zu besprechen. Unsere Techniker sind bereits seit der Beta-Phase in die Entwicklung des Microgrid-Systems eingebunden und haben Systeme bis hin zu mehreren MW Leistung studiert. Für die technischen Herausforderungen, die so große Systeme mit sich bringen, haben wir bereits diverse Lösungsansätze entwickelt.
