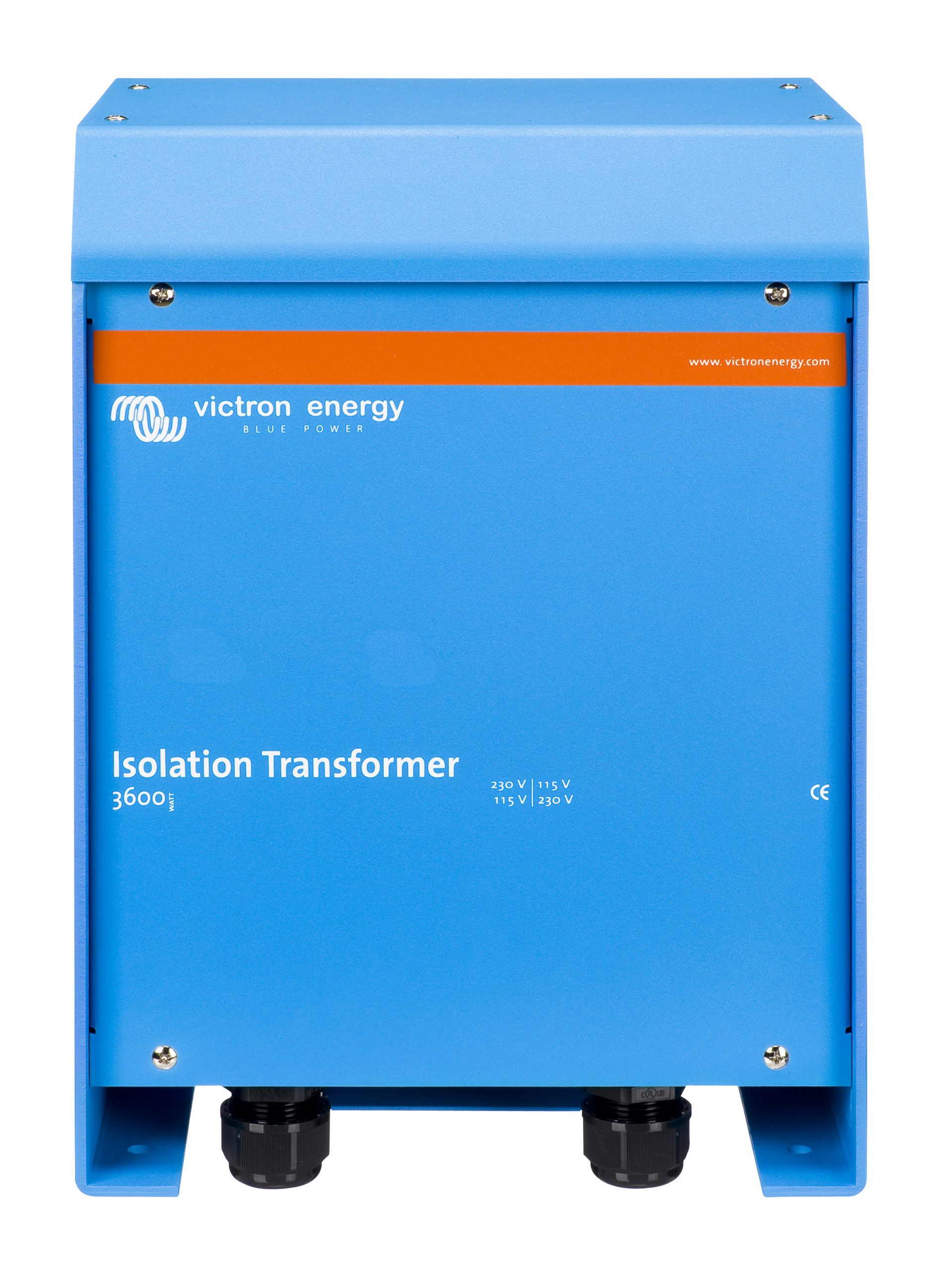

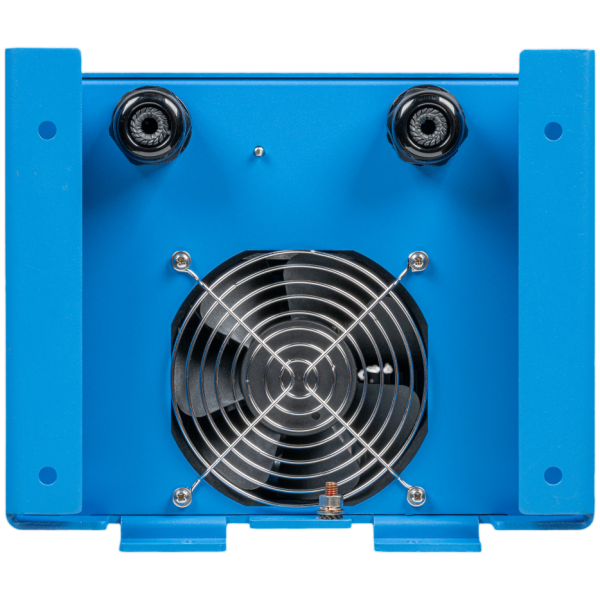

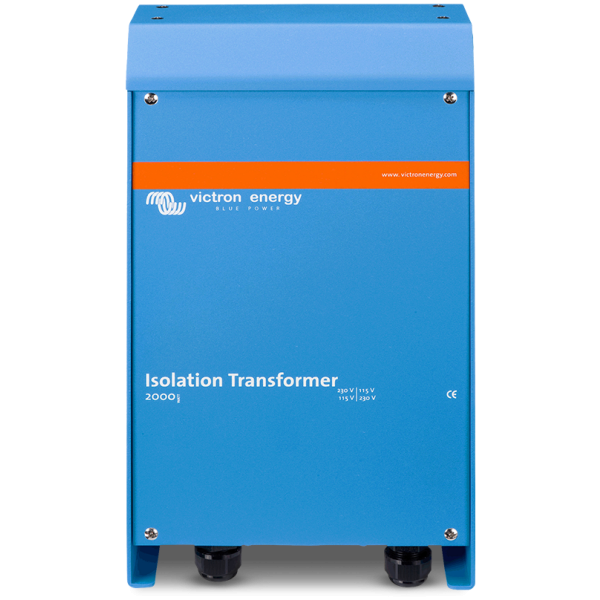

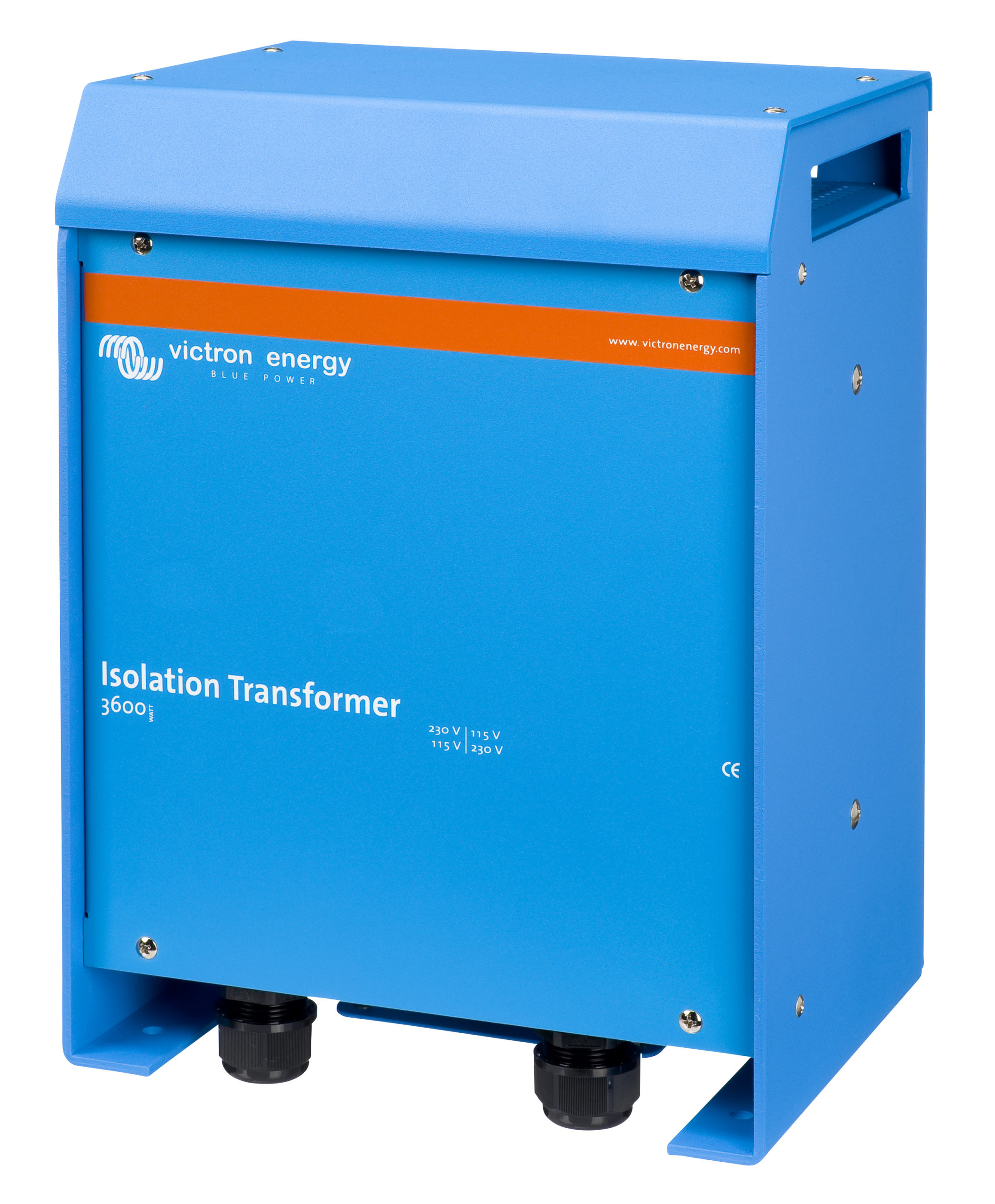

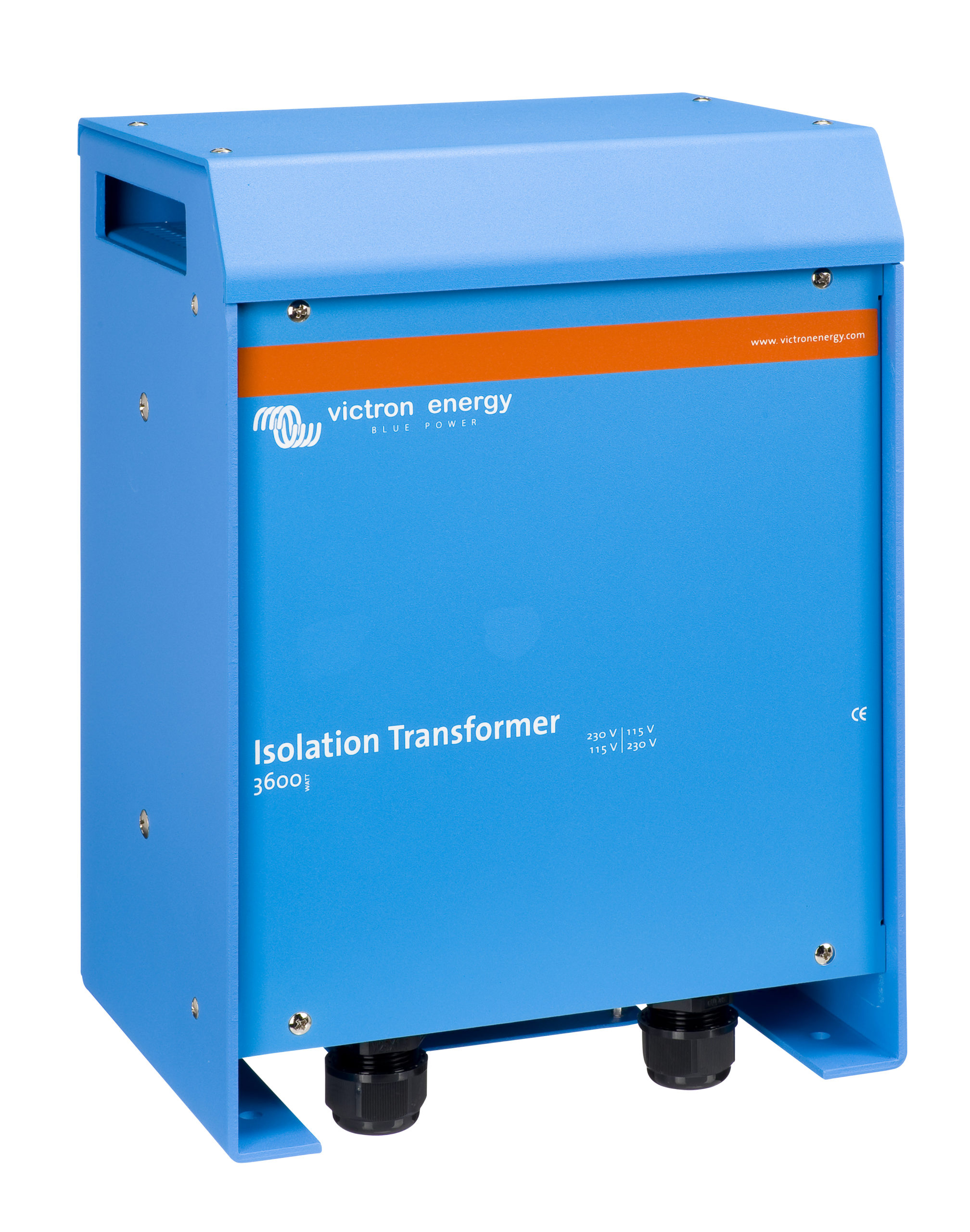

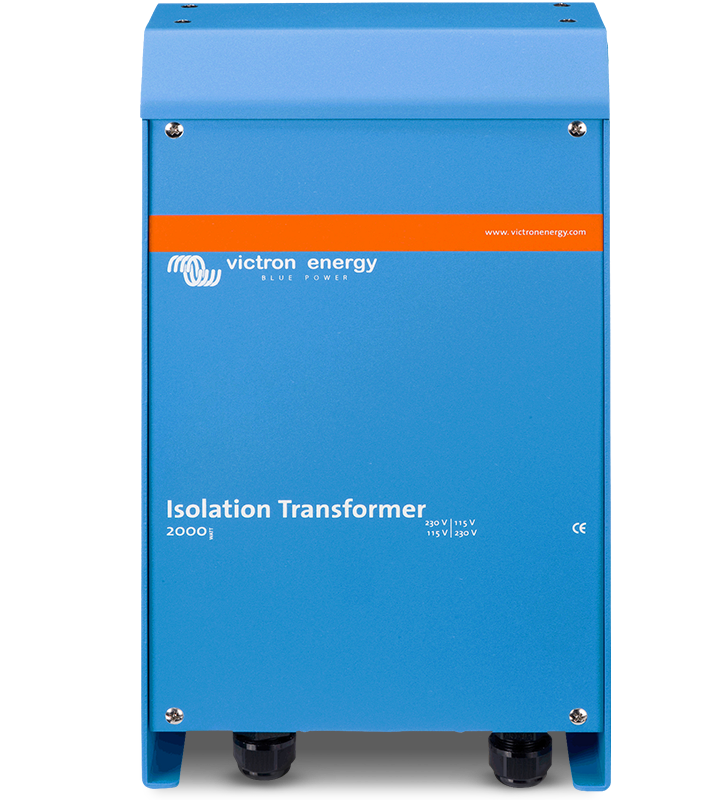

Trenn-Transformator 2kW – 7kW

ab UVP 508,80  ab 432,48

Trenn-Transformator 2kW – 7kW

Artikelnummer: n. v. Kategorie: Schlagwort:

Unentbehrlich in professionellen maritimen Energiesystemen Sie verhindern elektrolytische Korrosion und dienen vor allem als Geräte zum Gewährleisten eines sicheren elektrischen Systems. Toroidal gewickelte Technologie für geräuscharmen Betrieb mit hohem Wirkungsgrad. Eine Sanftanlauf-Schaltung stellt sicher, dass der Landschutzschalter beim Anschließen nicht ausgelöst wird.

Galvanischer Trenner
Eine kostengünstige Lösung zur Vermeidung von galvanischer Korrosion, die auf Booten mit elektrischer Stromversorgung auftreten kann.

Sicherheit und Verhinderung von galvanischer Korrosion

Mit einem Trenntransformator wird eine vollständige galvanische Trennung zwischen Schiff und Landnetz erreicht. Er erhöht die Sicherheit, macht galvanische Isolatoren überflüssig und verhindert Polaritätsprobleme.

Sicherheit wird in Stromnetzen an Land als selbstverständlich vorausgesetzt. Bei einem Kurzschluß oder einem Erdungsfehler brennt eine Schmelzsicherung durch oder ein Fehlerstromschutzschalter (FI-Schutzschalter) trennt den Stromkreis. Die Verbindung der Erdleitung des Landanschlusses mit den Metallteilen des Schiffes führt, wie unten beschrieben, zu galvanischer Korrosion. Wenn der Erdleiter weggelassen wird, und nur die Phase und der Nulleiter an Bord geführt werden, sind alle erwähnten Sicherungen an Bord wirkungslos, und es gibt keinen Kurzschlußschutz mehr.

Galvanische Korrosion entsteht immer dann, wenn zwei unterschiedliche Metalle, die elektrisch leitend miteinander verbunden sind, in eine leitende Flüssigkeit (einen Elektrolyten) wie z.B. Seewasser oder auch verschmutztes Frischwasser getaucht werden. Prinzipiell wird das galvanisch aktivere Metall (das unedlere) korrodieren, während das edlere kathodisch geschützt ist. Die Korrosionsrate hängt u.a. von der Art der beteiligten Metalle, der Größe der beteiligten Oberflächen oder der Wassertemperatur ab.

Es ist ein Fehler, anzunehmen, dass galvanische Korrosion nur bei Aluminium- oder Stahlschiffen auftreten kann. In Wirklichkeit betrifft sie alle Schiffe sobald Metallteile wie z.B. der Propeller und die Welle, oder metallene Außenhautdurchführungen mit Wasser in Kontakt kommen, und das Schiff über den Landanschluß geerdet ist. Es mag verlockend sein beim Landanschluß auf den Schutzleiters zu verzichten: das ist allerdings höchst gefährlich für die Personen an Bord, da die Schutzeinrichtungen dann nicht mehr ansprechen (s.o.).

Die Beste Lösung zur Verhinderung galvanischer Korrosion bei gleichzeitiger Wahrung aller Sicherheitsaspekte wird mit dem Einbau eines Trenntransformators erreicht. Damit ist die vollständige galvanische Trennung vom Landnetz gesichert. Der Landstrom liegt auf der Primärwicklung und das Bordnetz auf der Sekundärwicklung. Das Übersetzungsverhältnis ist dabei natürlich 1:1. Alle Sicherungssysteme des Bordnetzes arbeiten getrennt und unabhängig vom Landstrom.

Eine Solf-Start Funktion bzw. ein Einschaltstrom-Begrenzer ist eine Selbstverständlichkeit beim Victron Trenntransformator damit Probleme mit hohen Einschaltströmen vermieden werden.

Es ist zu empfehlen, die Erdung der Sekundärwicklung auch bei Lagerung an Land (z.B. im Winterlager) anzuschließen um auch dann eine maximale Sicherheit zu gewährleisten.

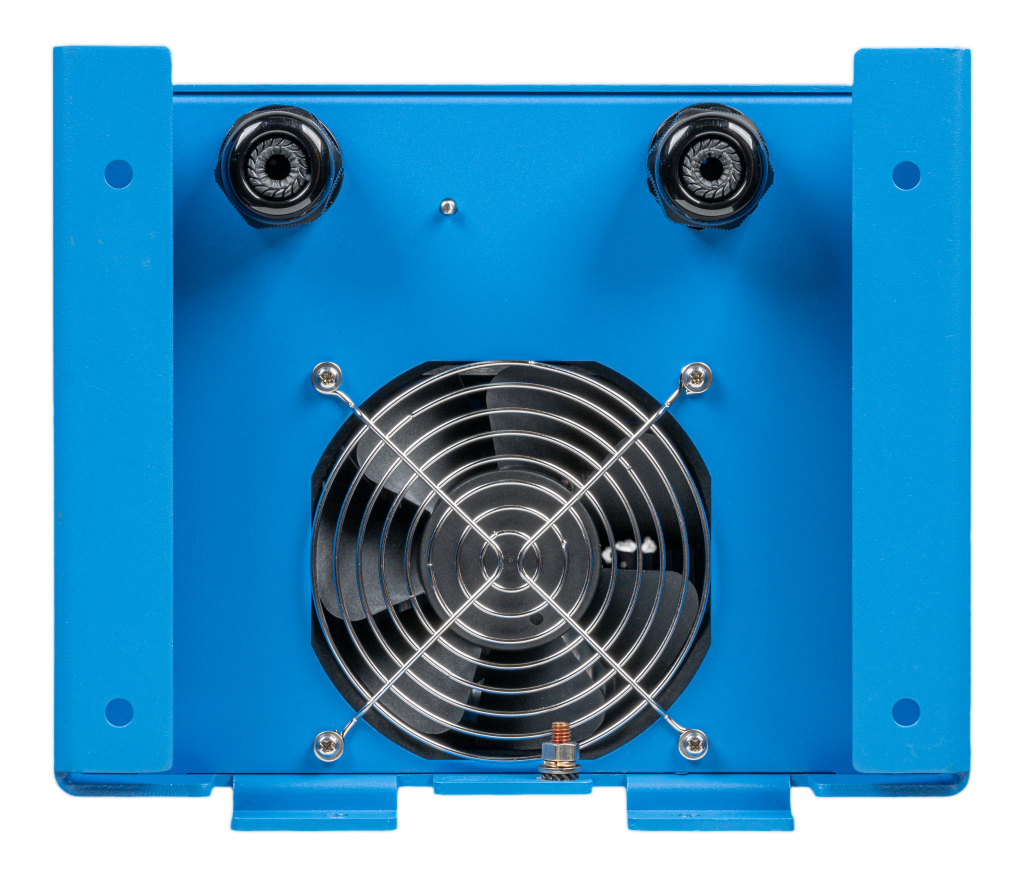

3600 Watt Auto 115/230 V

Dieses Modell schaltet je nach Eingangsspannung automatisch auf eine Versorgung mit 115 V oder 230 V um. 88 V – 130 V Versorgung: schaltet auf 115 V Versorgung
Versorgung 185 – 250 V: schaltet auf 230 V Versorgungsbereich.
Hinweis: Die AC-Eingangsspannung wird am AC-Ausgang im Verhältnis 1:1,05 angehoben

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetIsolation Transformers
ManualGalvanic Isolator (VDI-16)
Isolation Transformer 2000W and 3600W (HTML5)
Isolation Transformer 2000W and 3600W (PDF)
Isolation Transformer 3600W Auto (HTML5)
Isolation Transformer 3600W Auto (PDF)
Isolation Transformer 7000W (HTML5)
Isolation Transformer 7000W (PDF)
Old installation and user manualIsolation Transformer 1800 / 3600 115/230 V manual
Isolation Transformer 3600 230/240V manual
Enclosure dimensionIsolation Transformer 2000W 115/230V
Isolation Transformer 2000W 115/230V (3D)
Isolation Transformer 2000W 115/230V (stp)
Isolation Transformer 3600W
Isolation Transformer 3600W (3D)
Isolation Transformer 3600W (stp)
Isolation Transformer 7000W
Isolation Transformer 7000W (3D)
Isolation Transformer 7000W (stp)
Press releaseOceanvolt teams up with Victron Energy
System schematicVictron Van - Automotive - Full (ds)
Victron Van - Automotive - Full (sld)
Victron Van - Automotive - Multi (ds)
BrochureAutomotive
Marine
Off-grid, Backup and Island systems
CertificateCertificate - Russian River Boat Register
Declaration of Conformity - Isolation transformers
ISO9001 certificate
Recognition Certificate - Russian River Boat Register
