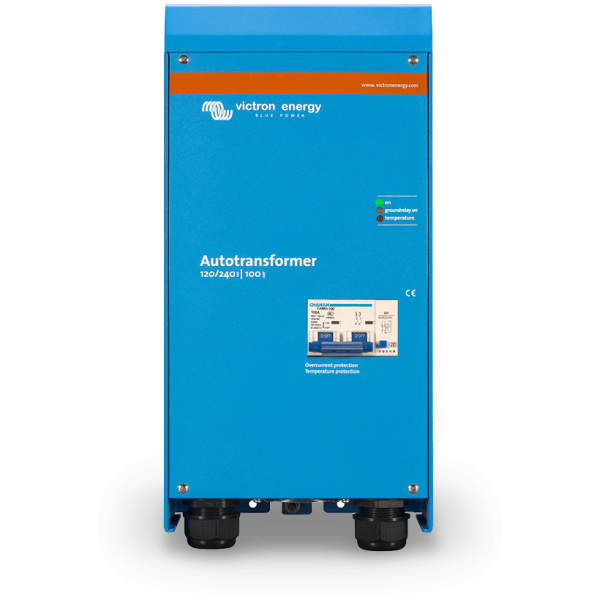

Transformator mit automatischer Wandlung

ab UVP 577,20  ab 490,62

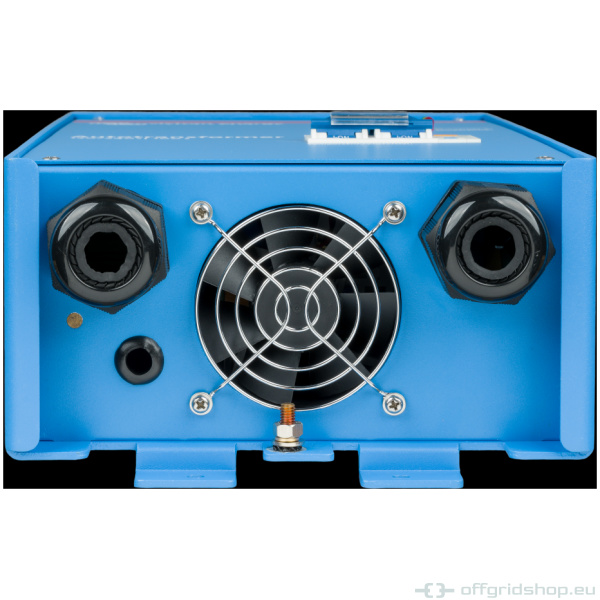

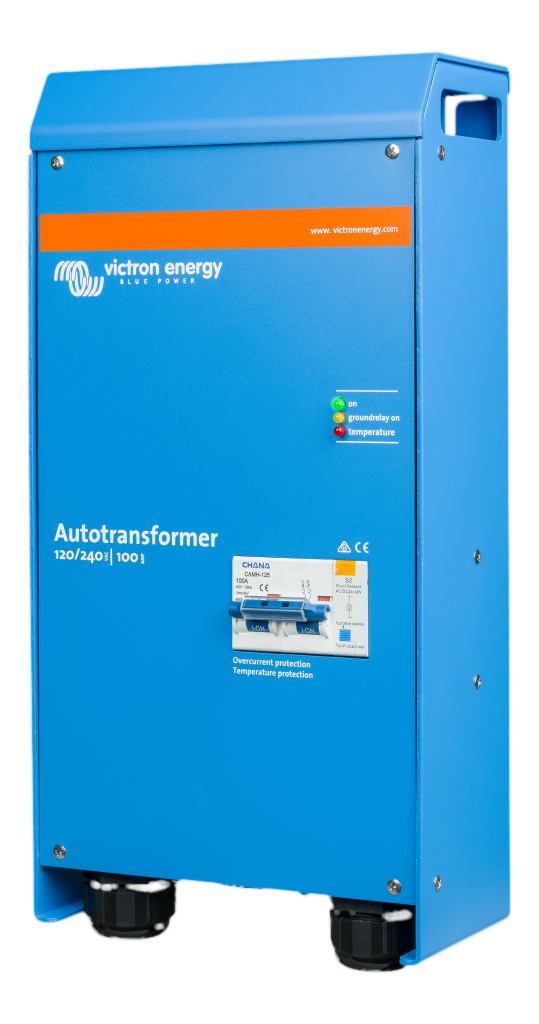

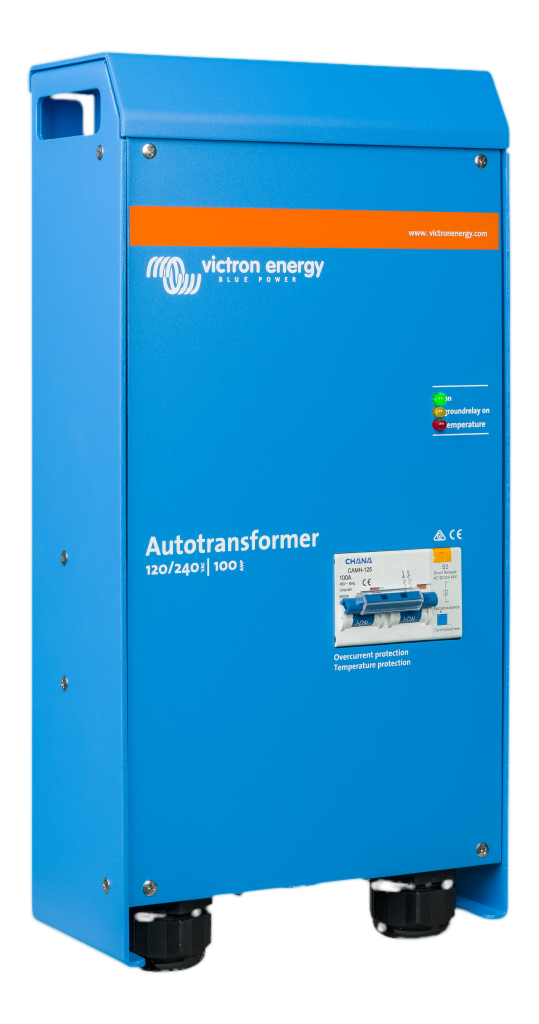

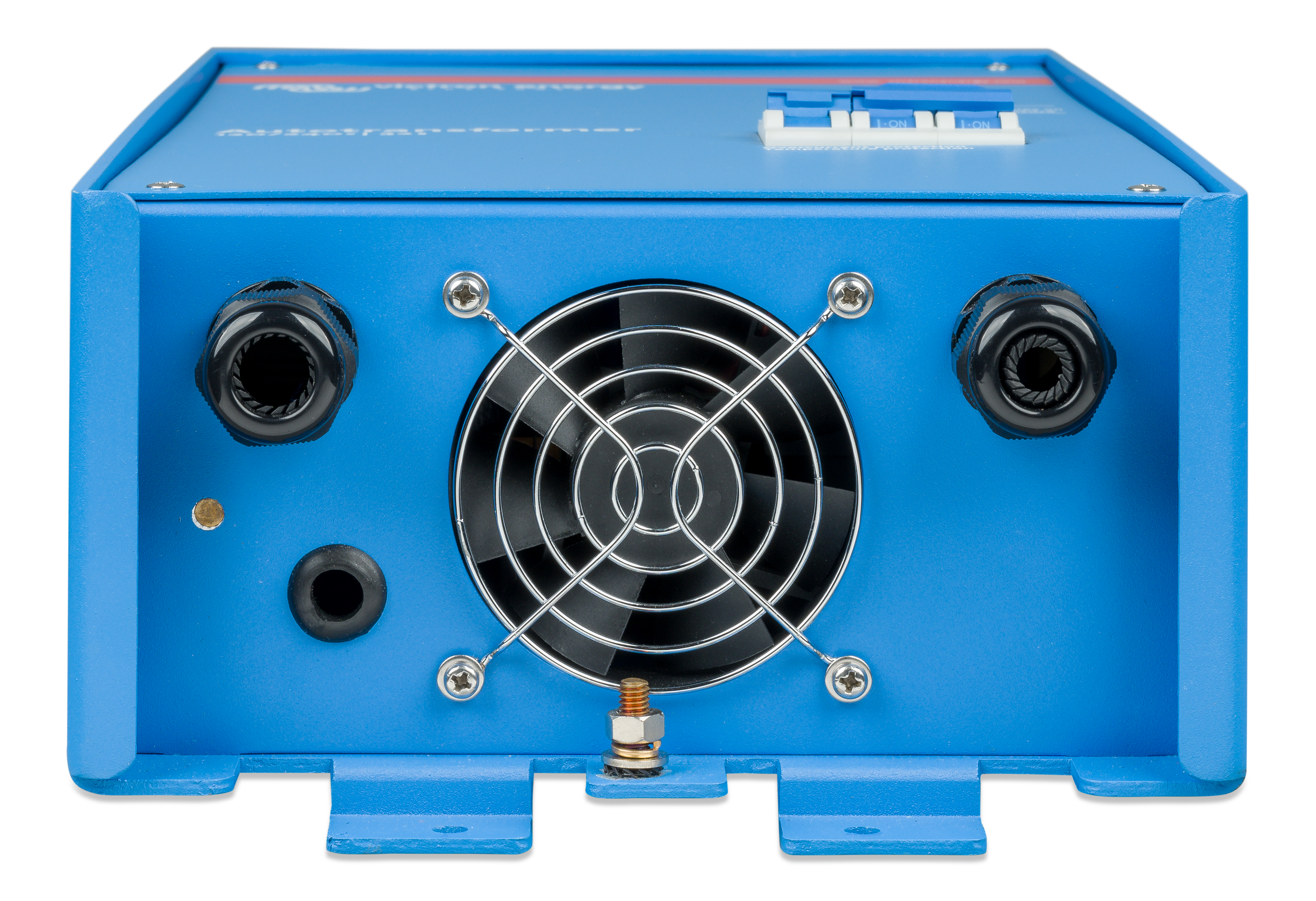

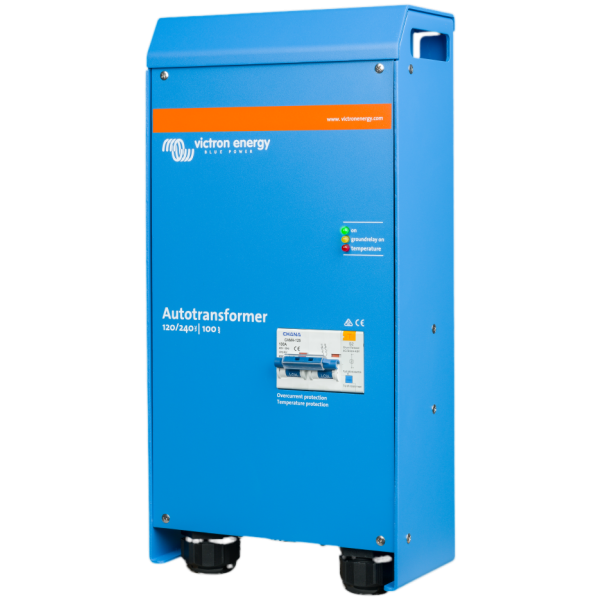

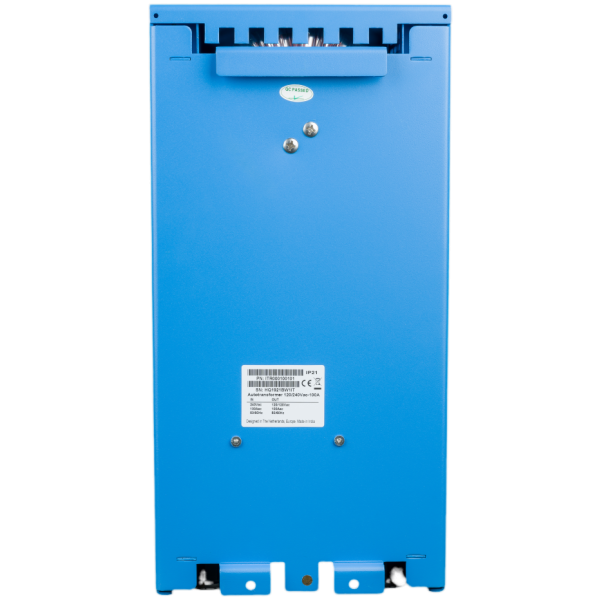

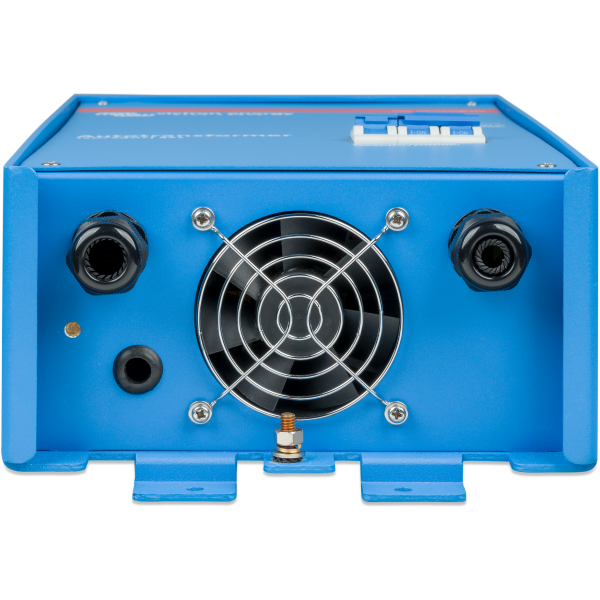

Transformator mit automatischer Wandlung

Artikelnummer: n. v. Kategorien: , Schlagwort:

Ein Trenntransformator lässt sich für Aufwärts-, Abwärts- und Spaltphasenausgangsausgleichszwecke verwenden. Während die Aufwärts- und Abwärts-Funktionen recht unkompliziert sind, erfordert der Spaltphasenausgangsausgleich etwas mehr Aufmerksamkeit.



Der Spartransformator: für den Ausgleich von Aufwärts-, Abspann- und Spaltphasen

Ein Spartransformator kann für den Ausgleich von Aufwärts-, Abspann- und Spaltphasenausgängen verwendet werden. Während die Aufwärts- und Abspannfunktionen recht einfach sind, erfordert der Ausgleich des Spaltphasenausgangs etwas mehr Aufmerksamkeit.

Nehmen wir als Beispiel eine Spaltphasenversorgung von 30 A 120/240 V.
Die Versorgung kann über das Netz, einen Generator oder zwei gekoppelte Wechselrichter erfolgen.
Einige der verbundenen Lasten benötigen 240 V, andere 120 V. Auf jedem 120 V-Kreislauf sollte die Last 30 A nicht überschreiten. Problematisch ist, dass die beiden Kreisläufe einen unterschiedlichen Strom aufweisen, sobald 120 V-Lasten angeschlossen werden. Der Grund dafür ist, dass die 120 V-Lasten auf den beiden Kreisläufen nie ausgeglichen sein werden. Ein 120 V-Haartrockner mit 1200 W zieht beispielsweise 10 A von einem Kreislauf. Eine 120 V-Waschmaschine kann sogar mehr als 20 A von einem Kreislauf ziehen. Der Stromunterschied zwischen den beiden Kreisläufen, auch Stromunsymmetrie genannt, beträgt daher häufig 20 A oder mehr. Das bedeutet, dass die 30 A-Versorgung nicht vollständig ausgenutzt wird. Sobald ein Kreislauf 30 A zieht, zieht der andere Kreislauf möglicherweise nicht mehr als 10 A. Eine Erhöhung der 240 V-Last beispielsweise führt dann zu einer Überlastung des einen Kreislaufs, während der andere Kreislauf noch über freie Kapazität verfügt.

Theoretisch beträgt die Gesamtleistung einer Stromversorgung mit 30 A und 120/240 V = 30 x 240 = 7,2 kVA.
Im Falle einer Unsymmetrie von 20 A beträgt das praktische Maximum 30 x 120 + 10 x120 = 4,8 kVA oder 67 % des theoretischen Maximums.

Die Lösung ist ein Spartransformator.
Lässt man den Nullleiter der Spaltphasenversorgung unbenutzt und schließt einen Spartransformator als neuen Nullleiter an, wie in Abbildung 1 dargestellt, wird jede Unsymmetrie der Last durch den Spartransformator „absorbiert“.
Im Falle einer 30 A-Versorgung kann die Last auf 7,2 kVA erhöht werden. Eine 20 A-Unsymmetrie der Last führt dazu, dass ein Kreislauf 40 A und der andere 20 A liefert. Die Differenz von 20 A fließt durch den Nullleiter und der Spule des Spartransformators. Der Strom durch die beiden 120 V-Leitungen der Spaltphasenversorgung beträgt 30 A.

Inklusive Erdungsrelais zur Verwendung mit Multi oder Quattro Wechselrichtern/Ladegeräten

Beim Betrieb im Wechselrichtermodus muss der Nullleiter des Wechselrichters/Ladegeräts mit der Erdung verbunden sein, um die ordnungsgemäße Funktion eines GFCI zu gewährleisten. Im Falle einer Spaltphasenversorgung muss der Nullleiter geerdet werden. Zu diesem Zweck ist im Gehäuse des Spartransformators ein Erdungsrelais eingebaut. Das Relais wird durch den 230/240V Multi oder Quattro gesteuert. (Das interne Erdungsrelais des 230/240 V Multi oder Quattro muss deaktiviert werden)

Temperaturgeschützt

Im Falle einer Überhitzung wird der Spartransformator von der Stromversorgung getrennt. Das Zurücksetzen erfolgt manuell.

Eine Alternative zu gekoppelten Wechselrichtern

Die Alternative zur Kopplung von zwei 120 V-Wechselrichtern für eine 120/240 V-Spaltphasenversorgung ist ein 240 V- Wechselrichter mit einem zusätzlichen Spartransformator.

Zwei gestapelte 120 V-Wechselrichter mit 3 kVA liefern bis zu 25 A an jeden 120 V-Kreislauf. Wenn die Last auf einem Kreislauf weniger als 25 A beträgt, ist die maximale Last auf dem anderen Kreislauf immer noch auf 25 A beschränkt.

Ein 240 V-Wechselrichter mit 5 kVA und einem 32 A-Spartransformator versorgt jeden 120 V-Kreislauf mit einer ausgeglichenen Last von bis zu 21 A. Weniger Lasten auf einem Kreislauf führen jedoch dazu, dass auf dem anderen Kreislauf mehr Strom zur Verfügung steht, wobei die maximale Unsymmetrie 32 A beträgt.
Die Last kann deshalb bis zu 38,5 A auf einem Kreislauf betragen, wenn die Last auf dem anderen Kreislauf nicht mehr als 3,5 A beträgt (maximale Unsymmetrie: 38,5 / 3,5 / 35 A Wenn mit einer unsymmetrischen Last zu rechnen ist, ist daher ein 240 V-Wechselrichter mit geringerer Leistung und Spartransformator der Lösung mit gekoppelten Wechselrichtern vorzuziehen.

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetAutotransformer 32A and 100A
ManualAutotransformer (HTML5)
Autotransformer (PDF)
Enclosure dimensionAutotransformer 120-240VAC-32A-100A
Autotransformer 120-240VAC-32A-100A (3D)
Autotransformer 120-240VAC-32A-100A (stp)
Press releaseOceanvolt teams up with Victron Energy
System schematicAT-1 split phase 240V to 120-240V with Quattro 240V
AT-2 step up 120 to 240V with Quattro 120V
AT-3 split phase 120V to 120-240V with Quattro 120V
AT-4 stacked inverter 2x120V to 120-240V with 2xQuattro 120V
AT-5 split phase 240V to 120-240V with Generator 240V
CertificateDeclaration of Conformity - Autotransformers
ISO9001 certificate
