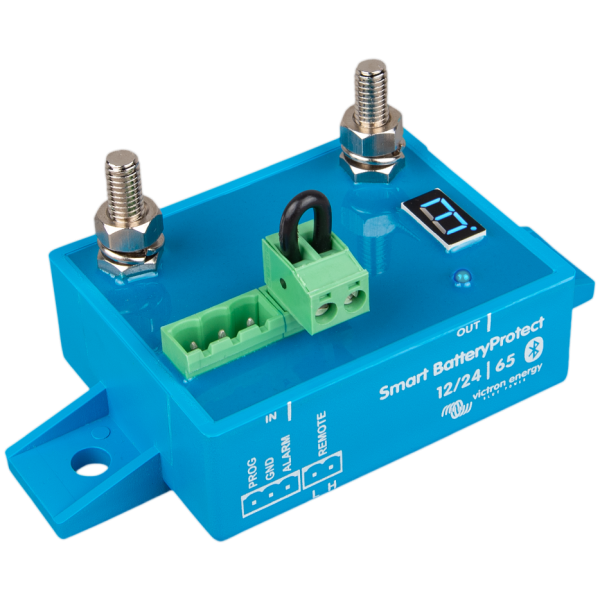

Smart BatteryProtect

ab UVP 76,80  ab 65,28

Smart BatteryProtect

Artikelnummer: n. v. Kategorie: Schlagwort:

Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt.

Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen.
Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).

Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.

Der
Smart BatteryProtect ist ein unidirektionales Gerät. Es erlaubt nur Strom in
einer Richtung, also entweder Strom zu einem Verbraucher oder mit Strom von
einem Ladegerät, aber nicht beide Ströme gleichzeitig. Außerdem kann der Strom
nur vom EIN-Anschluss zum AUS-Anschluss fließen. Bei Verwendung mit einem
Verbraucher ist die Batterie an den EIN-Anschluss anzuschließen, bei Verwendung
mit einem Ladegerät ist das Ladegerät an den EIN-Anschluss anzuschließen.

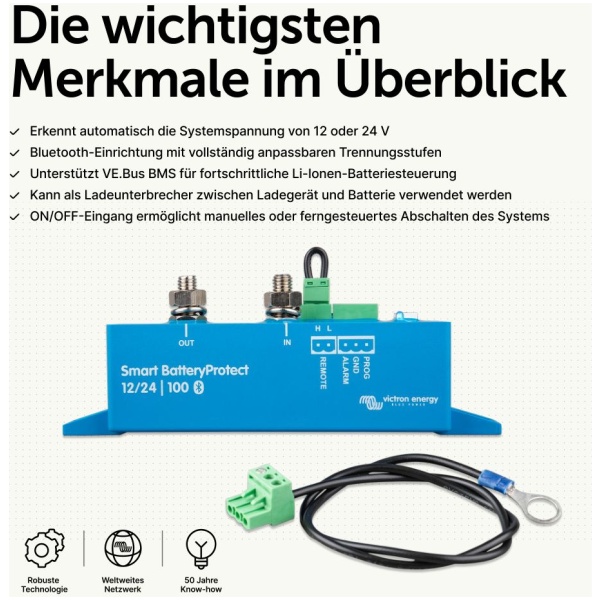

Schützt die Batterie vor Tiefenentladung und kann als System-Ein-Aus-Schalter verwendet werden

Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt. Der Ein-/Aus-Eingang kann als System-Ein-Aus-Schalter verwendet werden.

12/24 V automatische Erkennung des Spannungsbereichs

Der Smart BatteryProtect ermittelt nur einmal automatisch die Systemspannung.

Bluetooth: Einfache Programmierung

Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen.
Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch).

Sofern notwendig lässt sich die Bluetooth-Funktion abstellen.

Eine besondere Einstellung für Lithium-Ionen-Batterien

In diesem Modus lässt sich der BatteryProtect durch das VE.Bus BMS steuern.
Hinweis: Der BatteryProtect lässt sich auch als Lade-Unterbrecher zwischen einem Batterie-Ladegerät und einer Lithium- Ionen-Batterie verwenden. Siehe Anschlussdiagramm im Handbuch.

Extrem niedriger Stromverbrauch

Das ist wichtig im Falle von Lithium-Ionen-Batterien, insbesondere nach dem Abschalten aufgrund eines niedrigen Spannungslevels.
Bitte beachten Sie hierzu auch unser Datenblatt über Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen.

Überspannungsschutz

Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann abgeschaltet, wenn die Gleichspannung den Wert von 16,3 V bzw. 32,6 V überschreitet.

Explosionsschutz

Keine Relais sondern MOSFET-Schalter und daher keine Funkenbildung.

Ausgang für verzögerten Alarm

Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom
50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.

Verzögertes Abschalten der Last und verzögertes Wiedereinschalten

Die Last wird 90 Sekunden nachdem die Batteriespannung unter den voreingestellten Schwellwert absinkt, abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet.
Die Last wird 30 Sekunden nachdem die Batteriespannung den voreingestellten Schwellwert zum Wiedereinschalten überschreitet, wieder eingeschaltet.

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetSmart BatteryProtect 48V - 100A
Smart BatteryProtect 65A/100A/220A
ManualSmart BatteryProtect 12V 24V (HTML5)
Smart BatteryProtect 12V 24V (PDF)
Smart BatteryProtect 48V (HTML5)
Smart BatteryProtect 48V (PDF)
VictronConnect Manual (HTML5)
VictronConnect Manual (PDF)
VideoHow to program the BatteryProtect
Introduction: BatteryProtect
Enclosure dimensionSmart BatteryProtect 12V/24V 100A
Smart BatteryProtect 12V/24V 100A (3D)
Smart BatteryProtect 12V/24V 100A (stp)
Smart BatteryProtect 12V/24V 65A
Smart BatteryProtect 12V/24V 65A (3D)
Smart BatteryProtect 12V/24V 65A (stp)
Smart BatteryProtect 48V 100A - 12V/24V 220A
Smart BatteryProtect 48V 100A - 12V/24V 220A (3D)
Smart BatteryProtect 48V 100A - 12V/24V 220A (stp)
System schematic1.6kVA 12V MultiPlus 230V with 200Ah Li VE.Bus BMS V2 BMV Cerbo GX Touch 50 Smart BatteryProtect MPPT Orion-Tr Smart
3 Phase 5kW24V Quattro-II system VEBus BMS 2xSBP 4x200Ah Li Cerbo GX touch 50 MPPT Generator
3 Phase VE Bus BMS system 5 pin with 3xQuattro and 4x200Ah 24V Li
Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts
MultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smarts Lynx distributor
Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
US Van Manual & Drawing Smart BMS CL12_100 MultiPlus 3kVA 12V 120V 60Hz
US Van Manual & Drawing VEBus BMS V2 MultiPlus-II 3kVA 12V 120V 60Hz
US-VAN Drawing VEBus BMS MultiPlus 3KW DMC 400Ah Li Cerbo SBP 100A & 65A SmartShunt MPPT 100-50 OrionTr
VE.Bus BMS example with 3kW 12V MultiPlus 230V
VE.Direct drawing with Phoenix charger 12/50-1 inverter 375W Li Batt smallBMS MPPT 100/30 Orion-Tr Smart
BrochureAutomotive
Marine
Off-grid, Backup and Island systems
CertificateCertificate Automotive ECE R10-6 - Smart BatteryProtect
Declaration of Conformity - Smart BatteryProtect
ISO9001 certificate
Technical informationPre-RMA bench test instructions (PDF)
