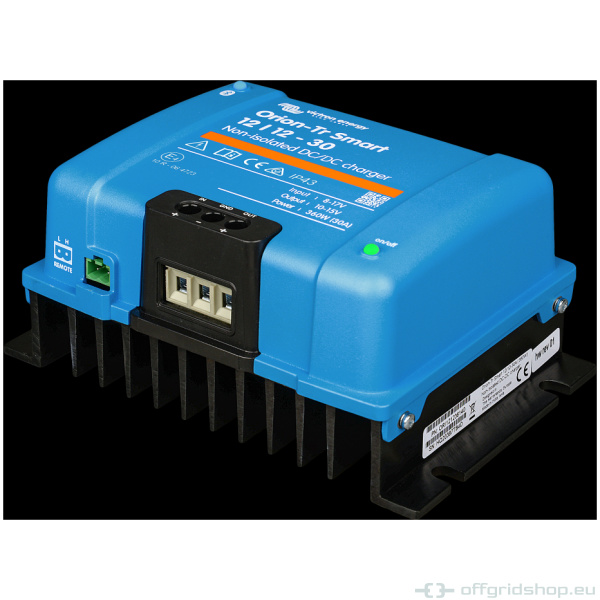

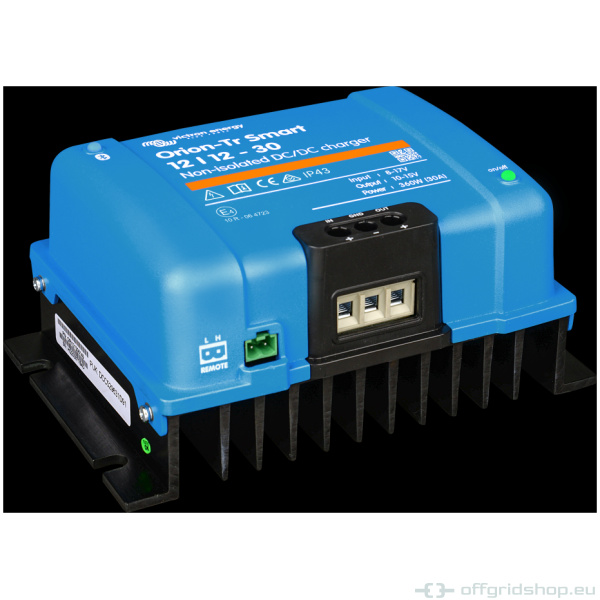

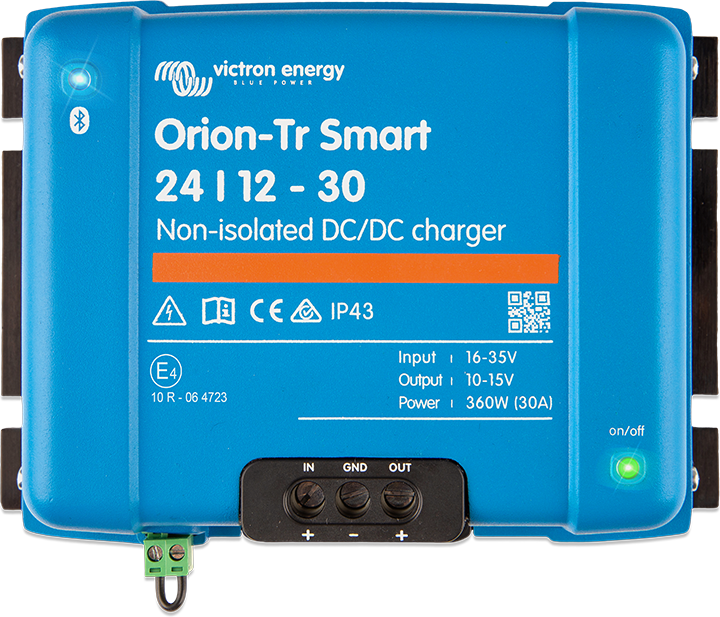

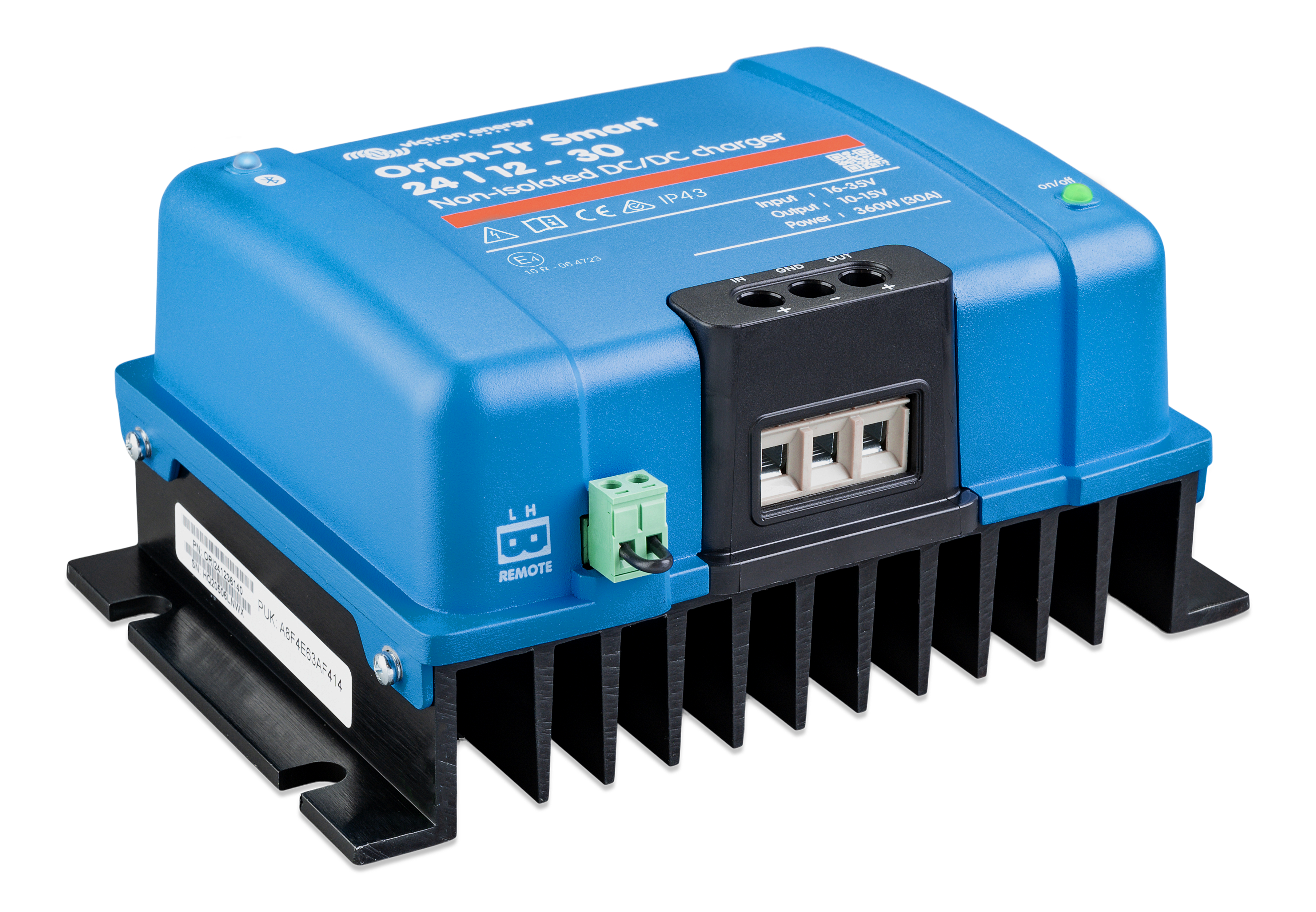

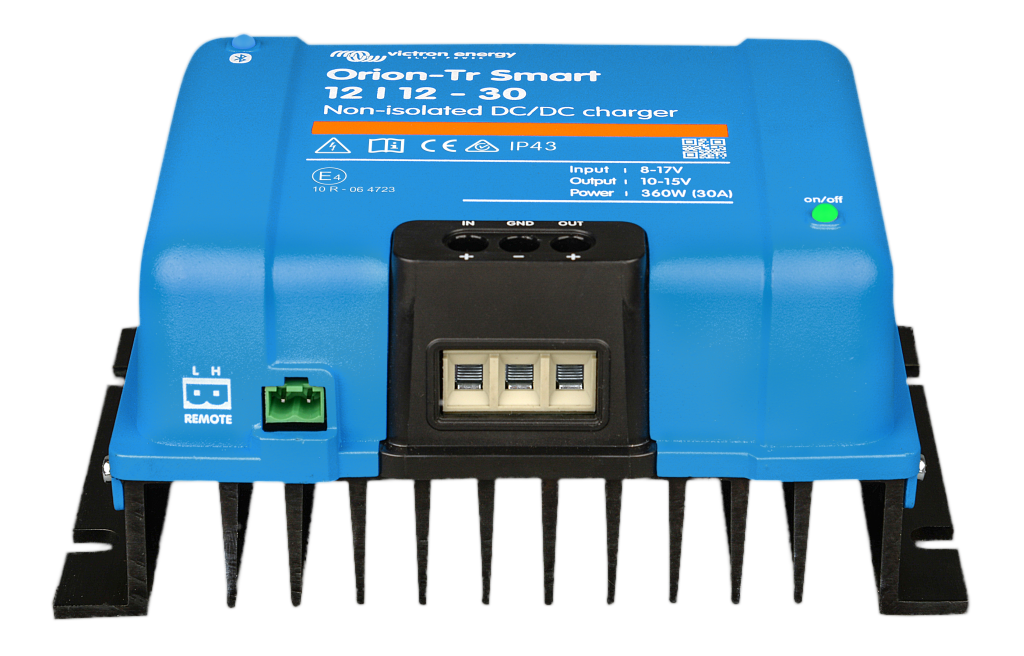

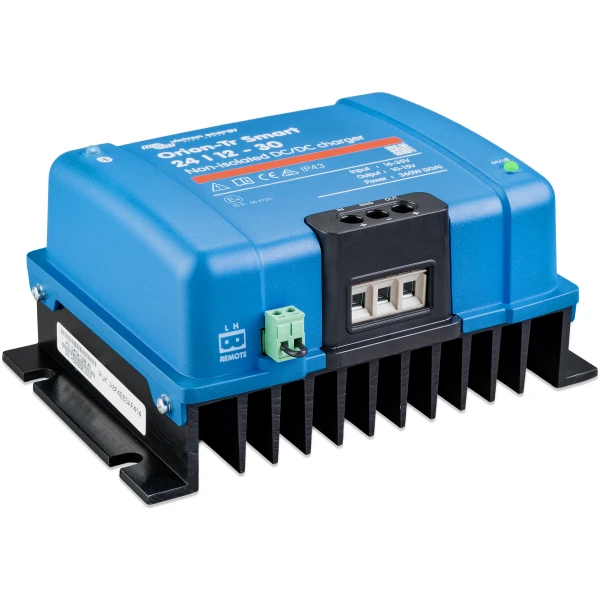

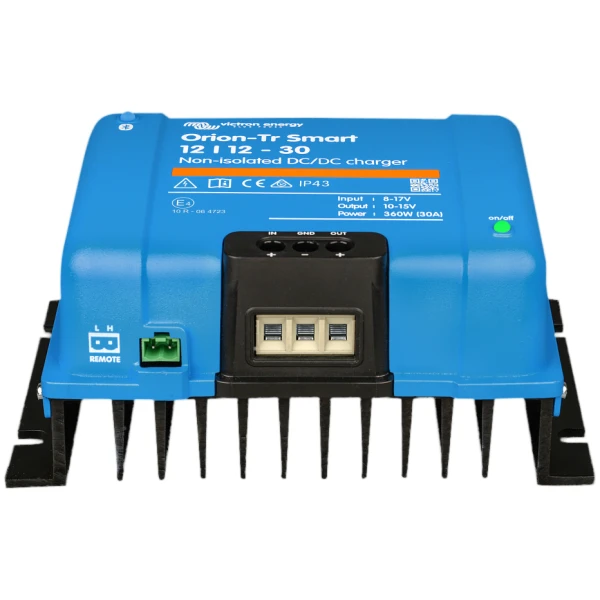

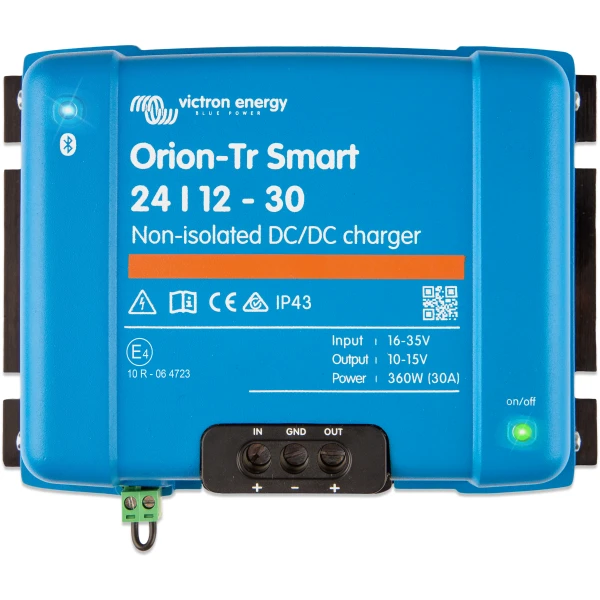

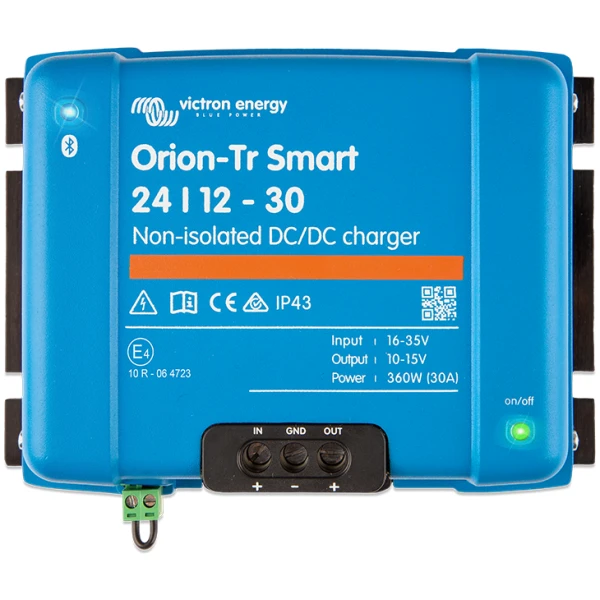

Orion-Tr Smart DC-DC-Ladebooster nicht isoliert

UVP 276,00  234,60

Orion-Tr Smart DC-DC-Ladebooster nicht isoliert

Artikelnummer: n. v. Kategorien: , Schlagwort:

Das Orion-Tr Smart DC-DC-Ladegerät ist ein professionelles, DC zu DC adaptives 3-stufiges Ladegerät mit integriertem Bluetooth, im Markt bekannt als Ladebooster und/oder Battery-to-battery (B2B) Lader.

Für den Einsatz in Doppelbatteriesystemen in Fahrzeugen oder auf Booten, bei denen die (intelligente) Lichtmaschine und die Startbatterie zum Laden der Servicebatterie verwendet werden. Das Gerät kann über Bluetooth überwacht und programmiert werden und kann über einen ferngesteuerten Ein-/Ausschalter ferngesteuert werden. Es verfügt über einen Motorlauferkennungsmechanismus.

Das Orion-Tr Smart Ladegerät kann in 12V- oder 24V-Systemen verwendet werden und ist sowohl für Blei- als auch für Lithium-Batterien geeignet. Es sind Modelle bis zu 400 W erhältlich und unbegrenzt viele Geräte können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen.

Geeignet für hohe Temperaturen bis 55 °C mit einer vollen Nennleistung bis 40 °C.

Überwachung über Bluetooth

Überwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügung stehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderen Gerät vorgenommen werden.

Vollständig programmierbar

  • Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.
  • Intelligente Generatorkompatibilität: Motorlauferkennung.

Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung

  • Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.
  • Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.
  • Alternativ kann eine feste Ausgangsspannung gewählt werden.

Geeignet für den Einsatz in Fahrzeugen mit intelligenter Lichtmaschine (Euro 5- und Euro 6-Motoren)

Die eingebaute Motorabschaltungserkennung stoppt den Konverter, wenn der Motor nicht läuft. Dadurch wird eine ungewollte Entladung der Starterbatterie verhindert (siehe Handbuch für Details).

Fern-An-/Abschaltung

An den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen.
Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder der Anschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserie eines Fahrzeugs) geschaltet werden.



Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms unbegrenzt parallel geschaltet werden.

Bei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.

Schutzklasse IP43 wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.

Zur Installation sind keine Spezialwerkzeuge erforderlich, das Gerät ist mit Schraubklemmen ausgestattet.

Weightn.v.
Dimensionsn.v.
Battery voltagen.v.
PV voltagen.v.
Charge currentn.v.
Powern.v.
AC input voltagen.v.
AC frequencyn.v.
Transfer switchn.v.
Bluetoothn.v.
Ingress protectionn.v.
Communicationn.v.
DatasheetOrion-Tr Smart DC-DC Charger Non-Isolated
ManualOrion-Tr Smart DC-DC Charger - Non-Isolated (HTML5)
Orion-Tr Smart DC-DC Charger - Non-Isolated (PDF)
VictronConnect Manual (HTML5)
VictronConnect Manual (PDF)
VideoOrion-Tr Smart
Webinar I: purchasing Victron, Alternator Charging with Lithium Batteries and VictronConnect.
Enclosure dimensionOrion-Tr Smart DC-DC Charger Non-Isolated 12/24V 360/400W
Orion-Tr Smart DC-DC Charger Non-Isolated 12/24V 360/400W (3D)
Orion-Tr Smart DC-DC Charger Non-Isolated 12/24V 360/400W (stp)
System schematic1.6kVA 12V MultiPlus 230V with 200Ah Li VE.Bus BMS V2 BMV Cerbo GX Touch 50 Smart BatteryProtect MPPT Orion-Tr Smart
Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts
MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart
MultiPlus 3KW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smart Lynx distributor
MultiPlus 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts.pdf
MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV CCGX Orion-Tr Smarts Lynx distributor
MultiPlus-II 3kW 120VAC 12VDC 400Ah Li VEBus BMS generator MPPT BMV Cerbo Orion-Tr Smarts
MultiPlus-II 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kW 230VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smart
Quattro 5kW 120VAC 12VDC 600Ah Li VE.Bus BMS generator MPPT BMV CCGX Orion-Tr Smart
Quattro 5kW 230VAC 24VDC 600-800Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
CertificateCertificate Automotive ECE R10/6 - 4723 - Orion-Tr Smart Non-Isolated DC-DC charger (360W / 400W)
Declaration of Conformity - Orion-Tr Smart
ISO9001 certificate
Technical informationPre-RMA Bench Test Instructions (HTML5)
Pre-RMA bench test instructions (PDF)
