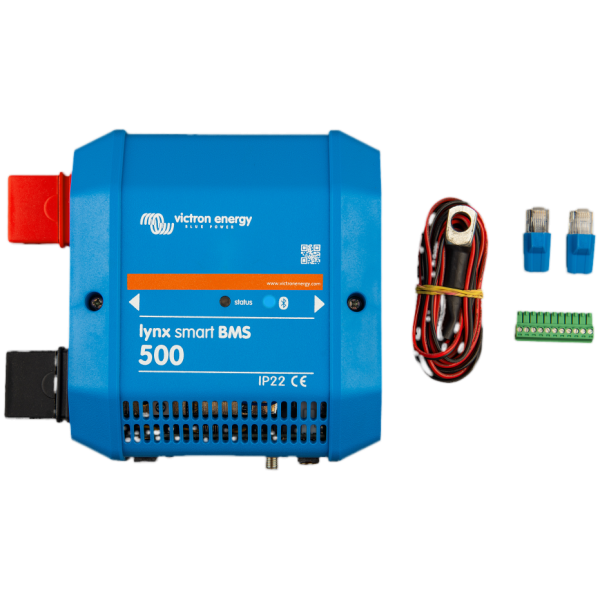

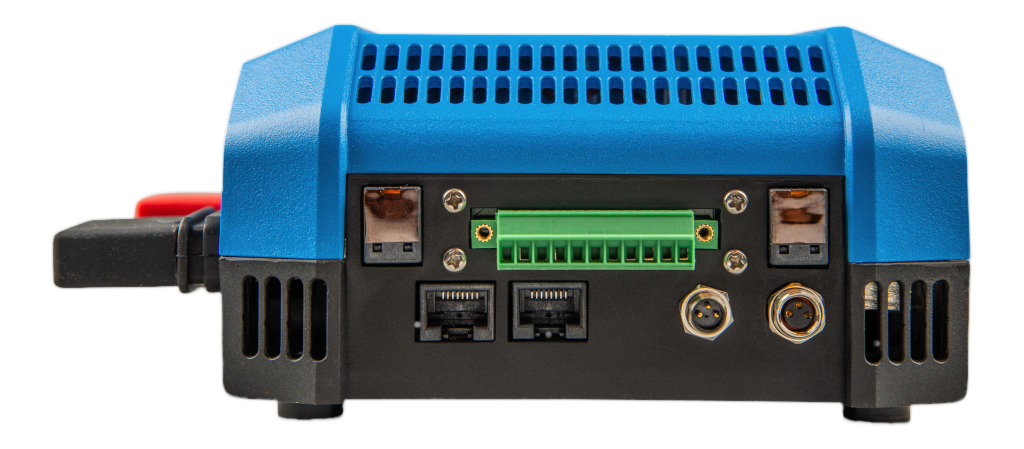

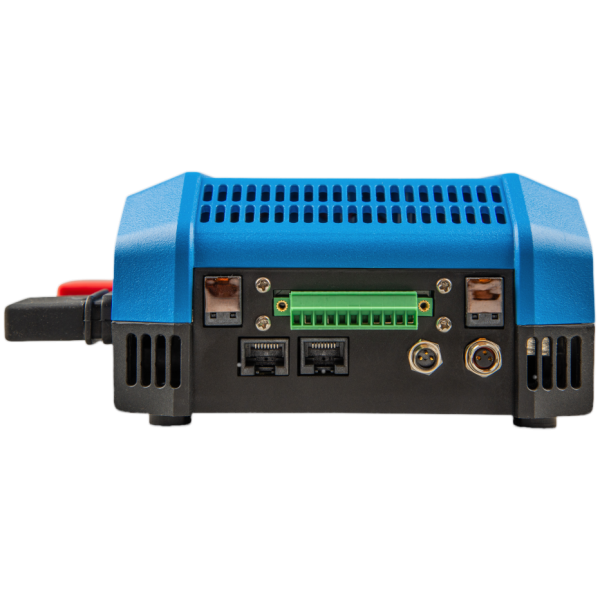

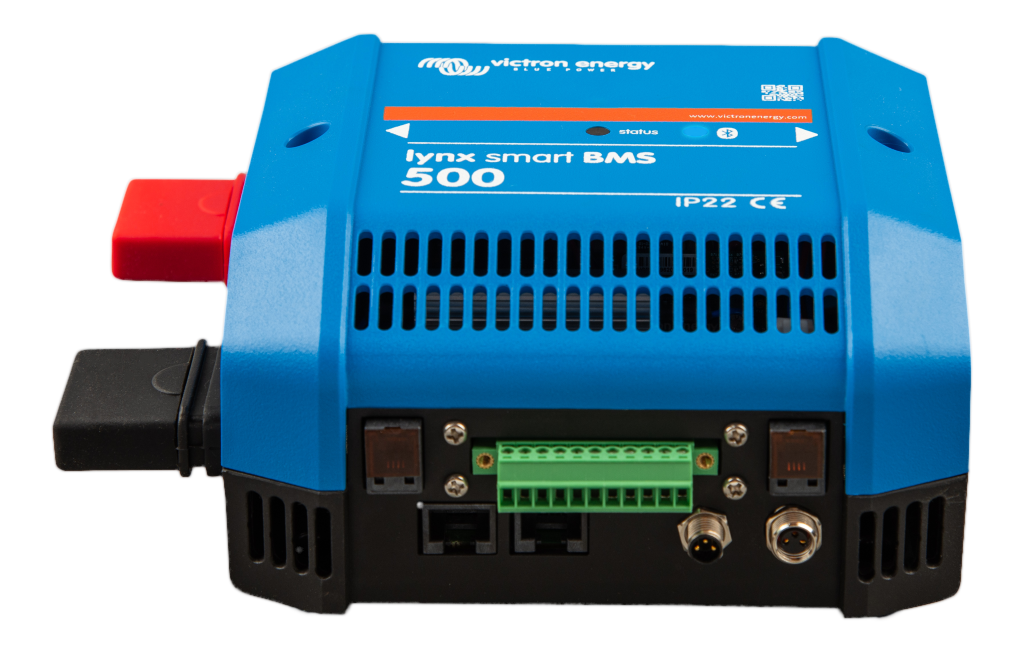

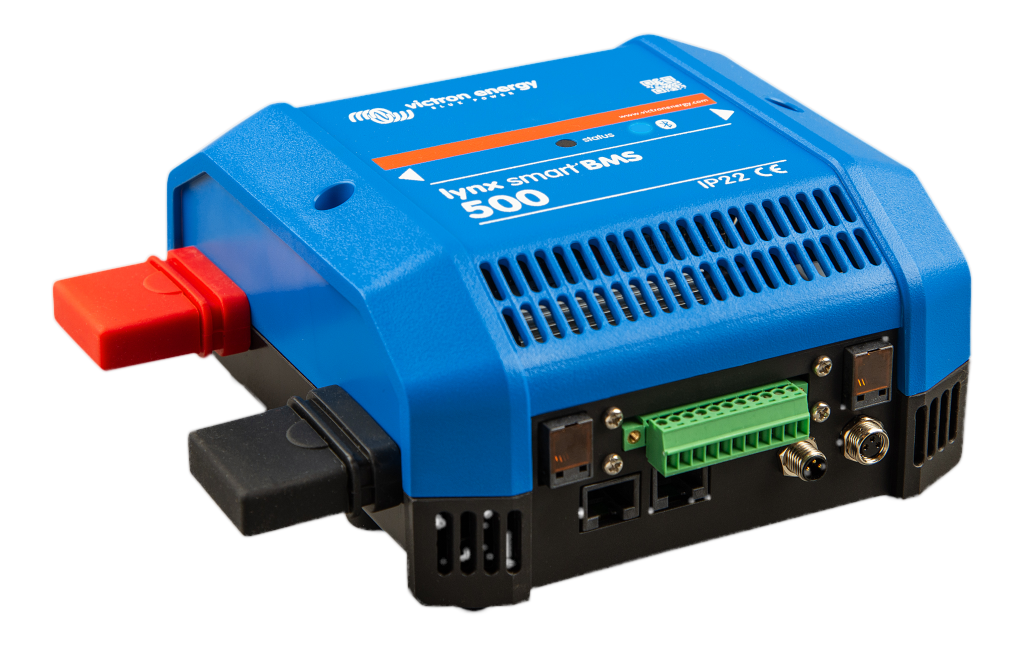

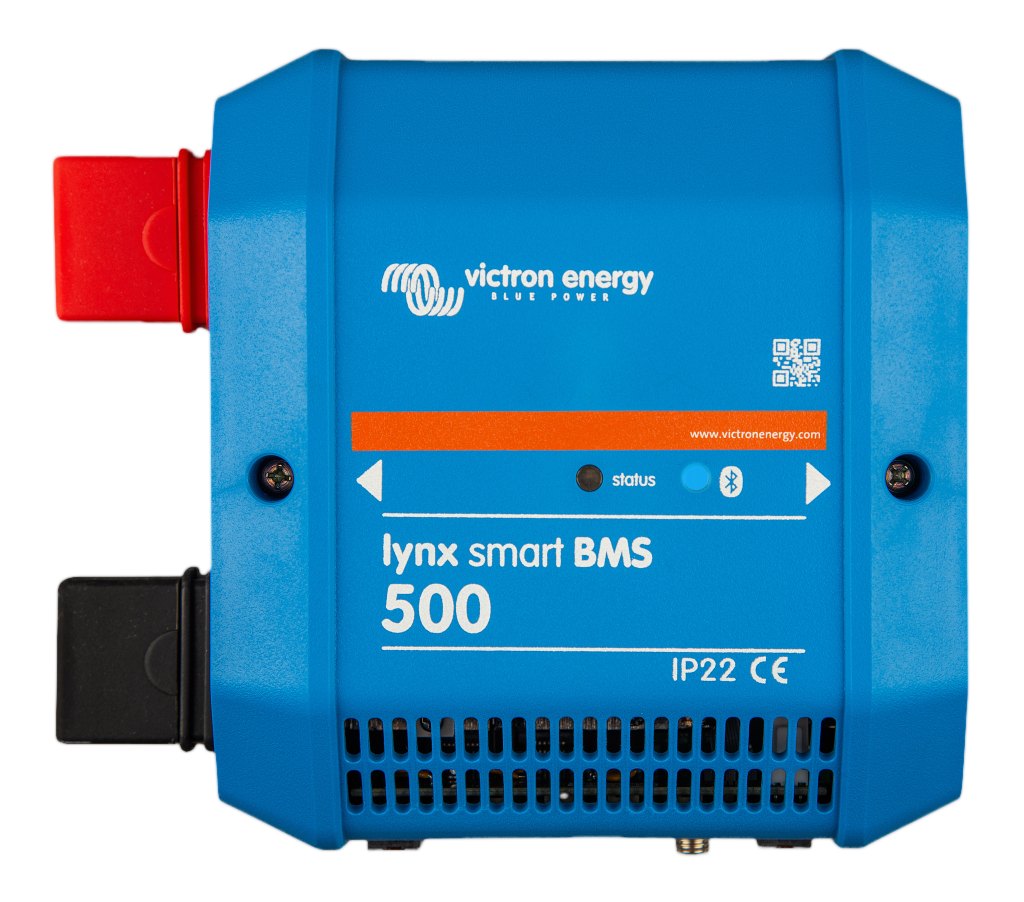

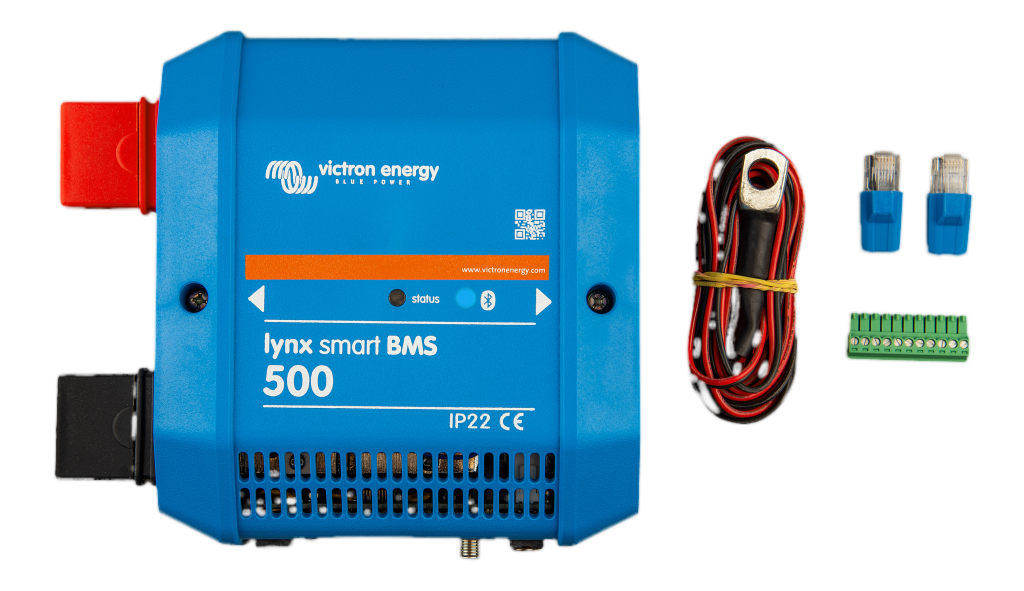

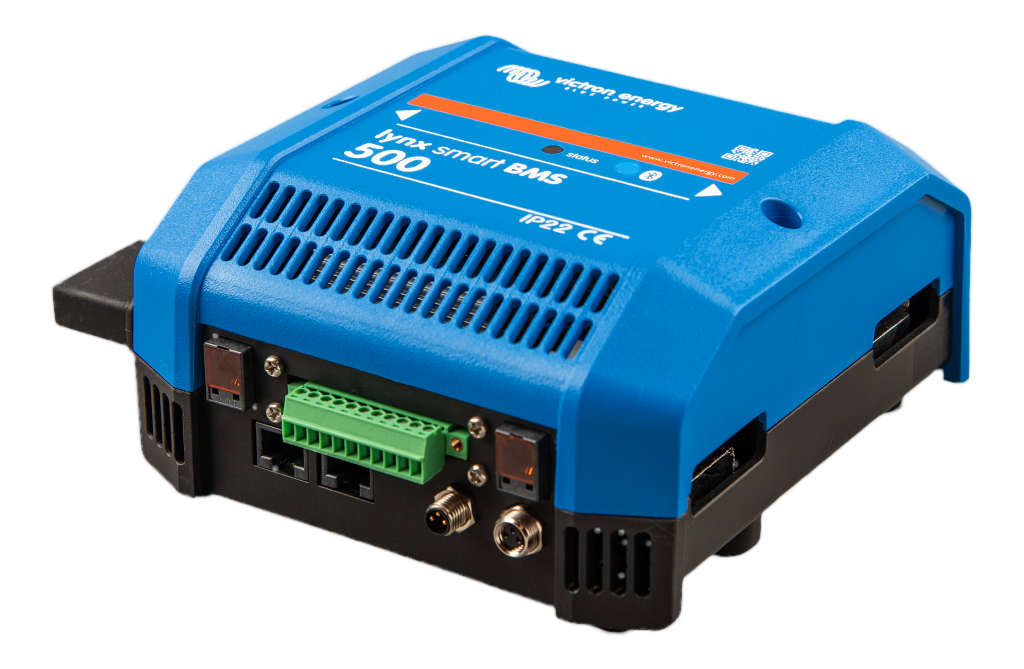

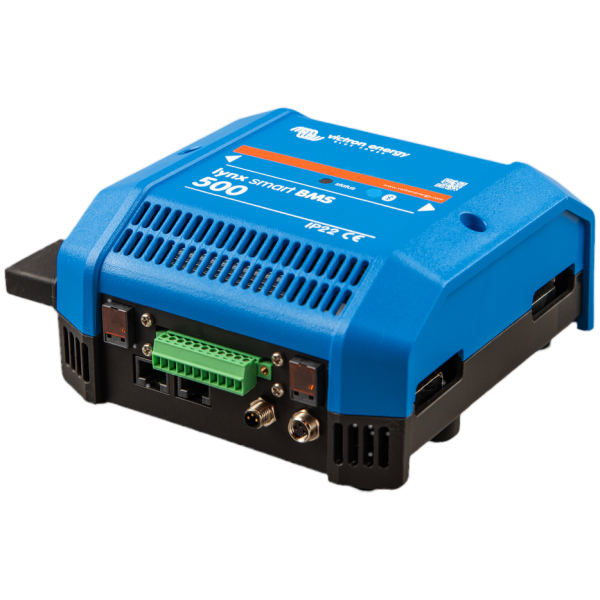

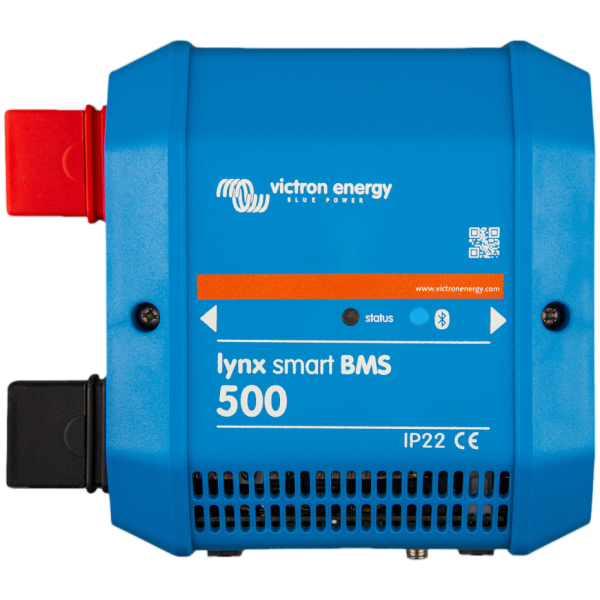

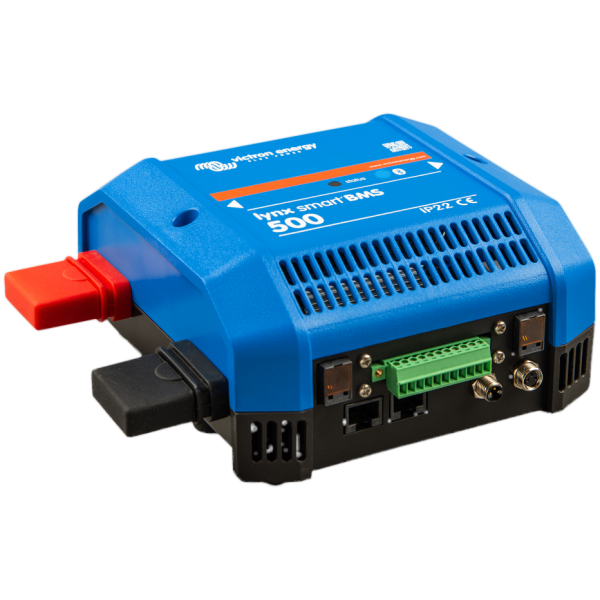

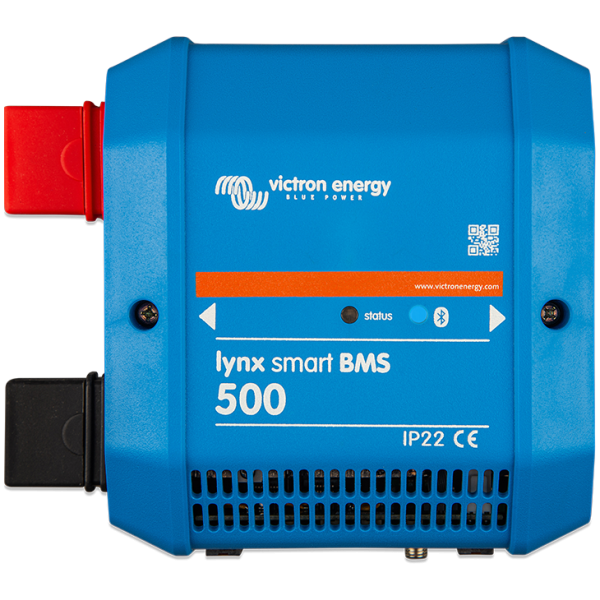

Lynx Smart BMS 500A (M8)

UVP 1.161,60  987,36

Versand in 1-3 Werktagen - auf Lager

Lynx Smart BMS 500A (M8)

UVP 1.161,60  987,36

Artikelnummer: LYN034160200 Kategorie: Schlagwort:

Das Lynx Smart BMS 1000A ist ein Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es sind mehrere BMS für die Victron LiFePO4 Smart – Batterien erhältlich, wobei das Lynx Smart die funktionsreichste und umfassendste Option ist.

Die wichtigsten Funktionen sind:

  • Eingebauter Schütz, der als zusätzliche Sicherheits-Abschalteinrichtung dient und als ferngesteuerter Systemhauptschalter genutzt werden kann
  • Batteriemonitor, um den Ladezustand in Prozent und weitere Batterie-Daten zu überwachen
  • Voralarmsignal: liefert eine Warnung, bevor sich das System abschaltet, beispielsweise aufgrund einer niedrigen Zellspannung
  • Bluetooth dient in Verbindung mit der VictronConnect App zur Einrichtung und Überwachung
  • Lokale Überwachung und Fernüberwachung über Ve.CAN mit einem Victron GX-Gerät, zum Beispiel dem Cerbo GX

Das Lynx Smart BMS 500A ist Teil des modularen M8 Lynx Distribution-Systems. Achten Sie darauf, dass Lynx-Komponenten mit M10-Verschraubung nicht kompatibel sind!

Batterie-Management-System

Das Lynx Smart BMS ist ein dediziertes Batterie-Management-System für Lithium-Smart- Batterien von Victron. Es enthält eine Plus- und eine Minus-Sammelschiene, ein BMS, ein Schütz und einen Batteriemonitor. Sie bilden einen Teil des Lynx-Verteilersystems.
Das Lynx Smart BMS ist mit einer Status-LED und einer Bluetooth-LED ausgestattet. Es kann über Bluetooth mit der VictronConnect App kommunizieren und kann über VE.Can mit einem GX-Gerät kommunizieren.

VictronConnect App

Mit der VictronConnect-App kann das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht und eingerichtet werden. Weitere Informationen finden Sie auf der Download-Seite für die VictronConnect-App und im VictronConnect-Handbuch.

GX-Gerät

Mit einem GX-Gerät können das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht werden. Weitere Informationen zum GX-Gerät finden Sie auf der Produktseite des GX-Geräts.
Das GX-Gerät kann mit dem VRM-Portal verbunden werden und ermöglicht so eine Fernüberwachung.

Weitere Informationen zum VRM-Portal finden Sie auf der VRM-Seite.

Lithium-Smart-Batterien

Das Lynx Smart BMS ist ein dediziertes BMS für die Lithium-Smart-Batterien von Victron Energy. Bei diesen Batterien handelt es sich um Lithium-Eisenphosphat-Batterien (LiFePO4), die in den Spannungen 12,8 V oder 25,6 V und in verschiedenen Kapazitäten erhältlich sind. Sie können in Reihe, parallel und sowohl in Reihe als auch parallel geschaltet werden, sodass eine Batteriebank für Systemspannungen von 12 V, 24 V oder 48 V ausgelegt werden kann. Bis zu vier 12,8 V- oder zwei 25,6 V-Batterien können in Reihe geschaltet werden Bis zu 5 Batterien oder Batteriestränge können parallel geschaltet werden.

Weitere Informationen über diese Batterien finden Sie auf der Produktseite der Lithium-Smart-Batterie.

Das Lynx-Verteilersystem

Das Lynx-Verteilersystem ist als Variante mit M8- und M10-Bolzen erhältlich (ACHTUNG: Nicht untereinander kompatibel!) besteht aus den folgenden Komponenten:

  • Lynx Power In – Eine Plus- und Minus-Sammelschiene mit 4 Anschlüssen für Batterien oderGleichstromgeräte.
  • Lynx Distributor – Eine Plus- und Minus-Sammelschiene mit 4 abgesicherten Anschlüssenfür Batterien oder Gleichstromgeräte zusammen mit einer Sicherungsüberwachung.
  • Lynx Shunt VE.Can – Eine Plus-Sammelschiene mit einem freien Platz für eineHauptsicherung des Systems und eine Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über VE.Can-Kommunikation zur Überwachung und Einrichtung mit einem GX-Gerät.
  • Lynx Smart BMS – Zur Verwendung zusammen mit Victron Energy Smart Lithium-Batterien. Es besteht aus einer Plus-Sammelschiene mit einem Schütz, das von einem Batteriemanagementsystem (BMS) angesteuert wird, und einer Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal.
Gewichtn.v.
Abmessungenn.v.
DatenblätterLynx Smart BMS
BMS Overview
HandbuchVictronConnect Manual (HTML5)
VictronConnect Manual (PDF)
Lynx Smart BMS (HTML5)
Lynx Smart BMS (PDF)
AnlagenabmessungenLynx Smart BMS 500
Lynx Smart BMS 500 (3D)
Lynx Smart BMS 500 (stp)
Lynx Smart BMS 1000A (M10)
Lynx Smart BMS 1000A (M10) (3D)
Lynx Smart BMS 1000A (M10) (stp)
Schaltplan des SystemsQuattro 5kW 230VAC 24VDC 600-800Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smart
MultiPlus 3kW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500
Manual & Drawing Catamaran setup Quattro 5kVA 230VAC 24V Extra Alternators & WS500
Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
MultiPlus-II 3kW 120VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
MultiPlus-II 3kW 230VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
MultiPlus-II 3kVA 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Extra Alternator & WS500
MultiPlus-II 3KW 230VAC 12VDC 600Ah Li Lynx Smart BMS & distributors Cerbo GX touch generator MPPT Orion Tr Smarts
Manual & Drawing Quattro-II 5kVA 230VAC 24VDC 600-800Ah Li Lynx Smart BMS distributors Cerbo generator MPPT Orion Tr Smarts
Manual & Drawing Multi RS Solar 48 6000 Smart LiFePO4 48V 200Ah Lynx Smart BMS Cerbo GX touch 70
Manual and Drawing Multi RS Solar 48 6000 DT 3Phase Smart LiFePO4 48V 600Ah Lynx Smart BMS Class-T Power In Distributor Ekrano GX
Quattro-II 5kVA 230VAC 24VDC 600Ah Li Lynx Smart BMS distributors Cerbo GX touch generator MPPT Extra Alternator Zeus regulator
ZertifikatISO9001 certificate
Declaration of Conformity - Lynx DC distribution

1 Bewertung für Lynx Smart BMS 500A (M8)

  1. Michael Körner

    Das leistungsfähigste BMS in Kombination mit den Victron LiFePO4 Smart Batterien, mit integriertem Hauptschalter und Pre-Charge-Elektronik. Wir hoffen auf eine 1000A und 2000A Version, da die 500A-Version bei 12V-Systemen schnell an ihre Grenzen stößt.
