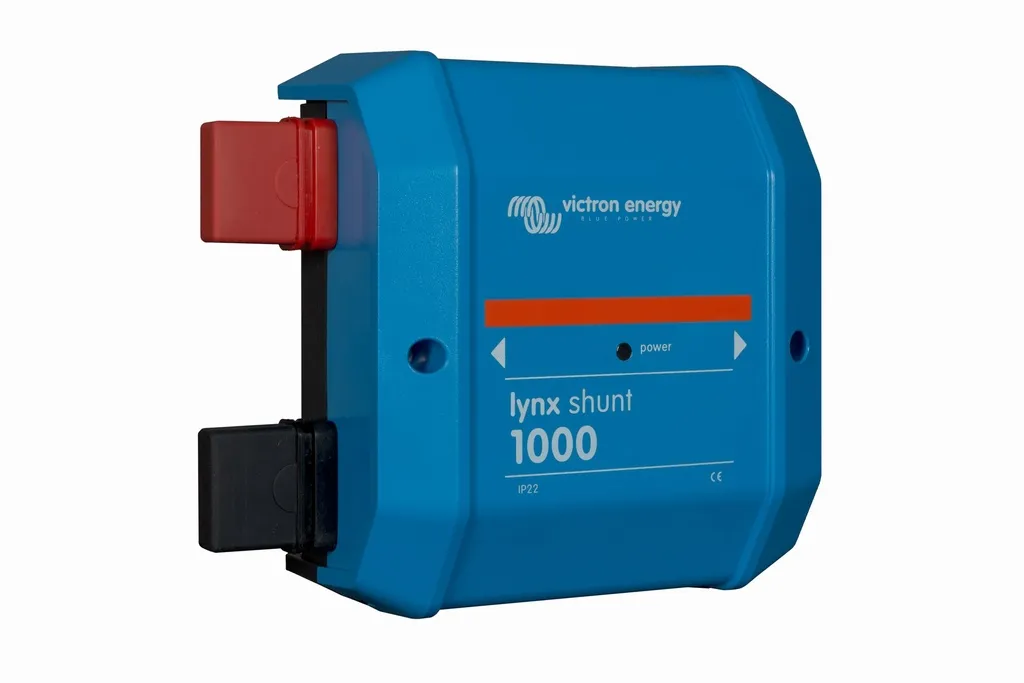

Der Lynx Shunt VE.Can ist ein intelligenter 1000 A Shunt (Nebenschlusswiderstand) mit einer Vorrichtung für eine Sicherung. Mit dem eingebauten Batteriewächter lässt sich der Ladezustand der Batterie akkurat überwachen. Zum Auslesen der Informationen ein GX-Gerät (z.B. Cerbo GX) verwenden. Teil des modularen Lynx Verteilungssystems.
01Sammelschiene mit integrierter Batterieüberwachung
Der Lynx Shunt VE.Can enthält eine Plus- und Minus-Sammelschiene, einen Batteriemonitor und einen Sicherungshalter für die Hauptsicherung des Systems. Sie bilden einen Teil des Lynx-Verteilersystems.
Der Lynx Distributor ist mit einer Betriebs-LED ausgestattet.
Der Lynx Shunt VE.Can kann über VE.Can mit einem GX-Gerät kommunizieren.
Der Lynx Shunt VE.Can wird mit zwei RJ45-VE.Can-Abschlusswiderständen geliefert, diese werden beim Anschluss an ein GX-Gerät verwendet.
Die Lynx Shunt VE.Can ist für die Aufnahme einer CNN-Sicherung ausgelegt. Die Sicherung ist separat zu erwerben. Für weitere Informationen siehe Sicherungen im Handbuch des Lynx Shunt VE.Can.

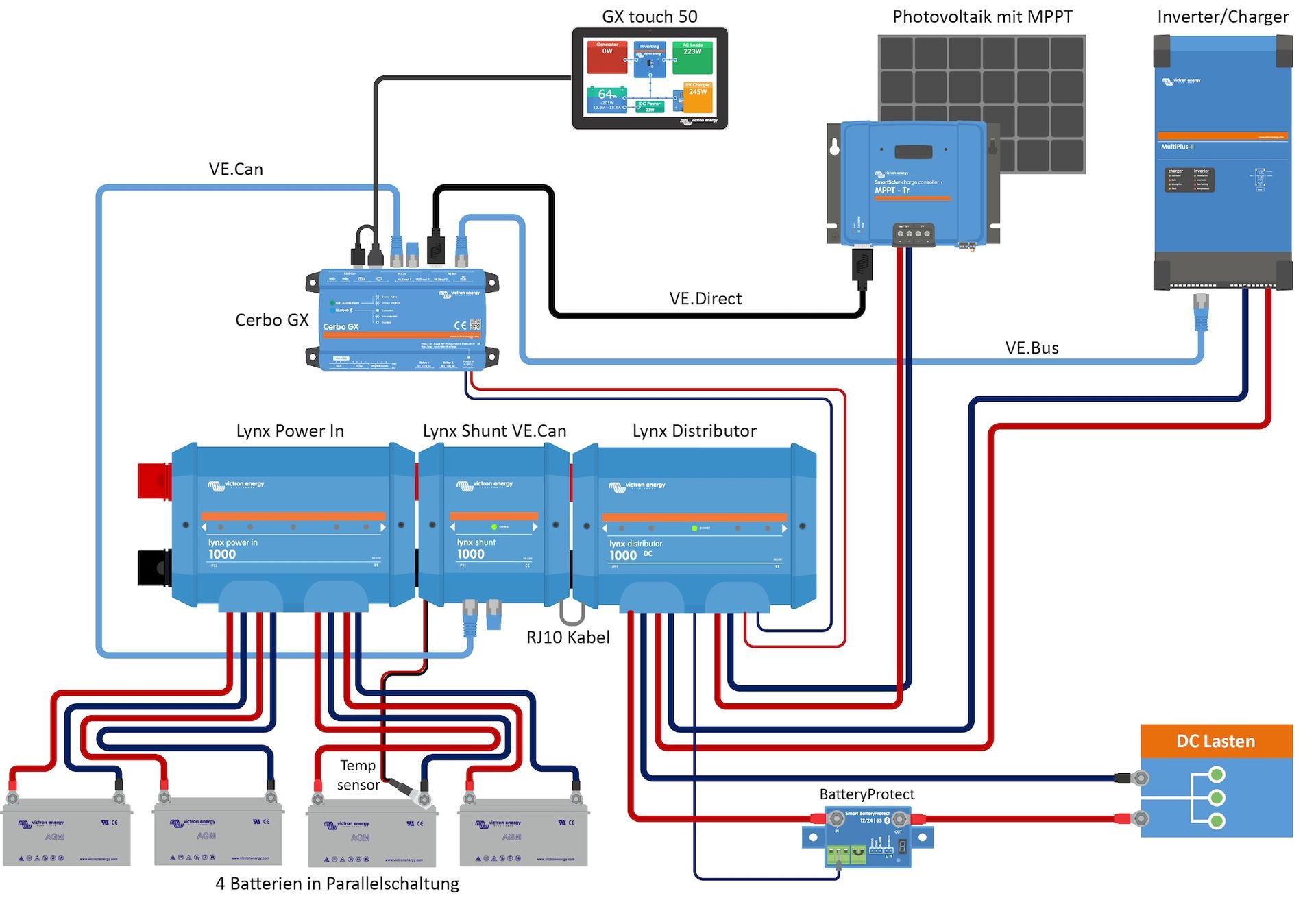

02Systembeispiel – Lynx Shunt VE.Can, Lynx Power In, Lynx Distributor und Blei-Säure-Batterien
Dieses System besteht aus den folgenden Komponenten:
- Lynx Power In mit 4 parallel geschalteten 12 V-Blei-Säure-Batterien.
- Identische Kabellängen für jede Batterie.
- Lynx Shunt VE.Can mit Hauptsicherung und Batteriemonitor.
- Lynx Distributor mit gesicherten Anschlüssen für Wechselrichter/Ladegerät(e), Lasten und Ladegeräte. Beachten Sie, dass zusätzliche Module hinzugefügt werden können, wenn mehr Anschlüsse benötigt werden.
- Cerbo GX (oder ein anderes GX-Gerät), um die Daten des Batteriemonitors auszulesen.
