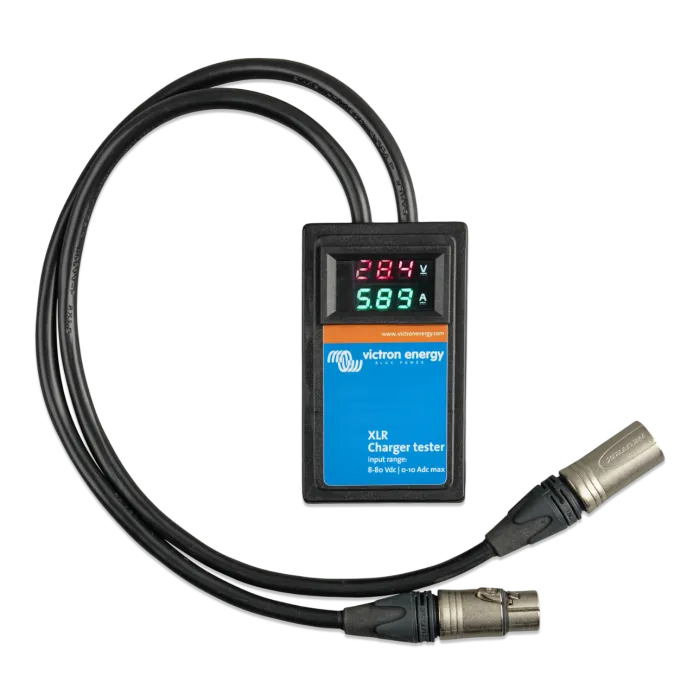

Der XLR Charger Tester V2.0 ist ein Modul, das für die Messung des Lade-/Entladestroms und der Batteriespannung eines Rollstuhls entwickelt wurde.
Der XLR Ladegerät-Tester wird in die Verbindung zwischen dem Ladegerät und dem Ladestecker des Rollstuhls eingesetzt. Er kann Spannungen von 0,0 V bis 30,0 V und Ströme von 0,0 A bis 19,9 A messen.
01Erneuerte LED-Anzeige
Doppelte LED-Anzeige für Strom und Spannung, bessere Ablesbarkeit und keine Notwendigkeit mehr zu schalten sind die Hauptvorteile. Der Schalter an der Seite entfällt somit. Spannung und Ladestrom können in einem Zug auf einer hellen LED-Anzeige abgelesen werden.
02Stromversorgung statt Batterie
Das V2.0 wird nicht mehr mit einer Batterie betrieben. Diese Version enthält eine Stromversorgungsschaltung, die die Energie aus dem Akku/Ladegerät bezieht. Dieses Netzteil hat einen Bereich von 6,5 V bis maximal 100 V, so dass das Prüfgerät für Batteriesysteme von 12 V bis 48 V geeignet ist.
03Geschützter Stromkreis
Der Stromkreis ist durch eine Sicherung und durch eine Diode gegen Verpolung geschützt. Die Batterieströme sind NICHT geschützt, der Strom muss immer unter 10 A bleiben. Diese Begrenzung ist hauptsächlich auf die XLR-Anschlüsse und die Verkabelung zurückzuführen.
04Erhöhte Genauigkeit
Dank der Kalibrierungsmöglichkeiten des Messgeräts bietet der XLR Charger Tester V2.0 eine höhere Genauigkeit sowohl für Spannung als auch für Strom.
05Verwendung
- Anschluss an das Ladegerät
- Verbinden Sie den Neutrik-Buchsenstecker mit dem Ladegerät
- Anschluss an den Rollstuhl
- Verbinden Sie den Neutrik-Stecker mit dem Rollstuhl
