Das VE.Bus BMS schützt jede einzelne Zelle einer Lithium-Eisen-Phosphat (LiFePO4 oder LFP) -Batterie.
Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden. Victron LiFePO₄-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch: Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem VE.Bus BMS über zwei M8 Rundstecker-Kabelsets verbunden. Die BTVs mehrerer Batterien lassen sich miteinander verketten. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu unserer LiFePO4 Batterie.
01Das VE.Bus BMS der nächsten Generation

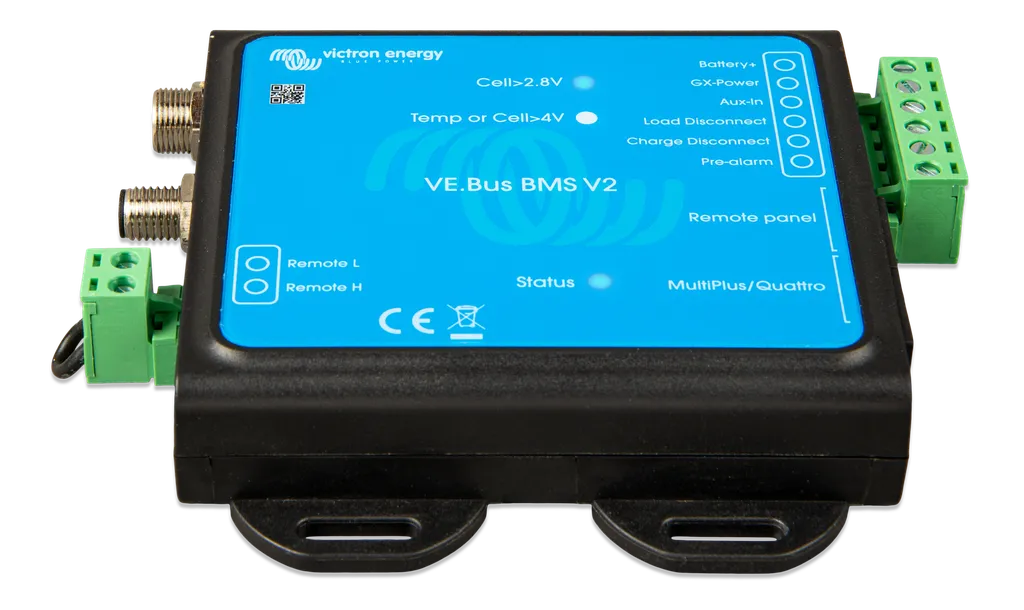

Das VE.Bus BMS V2 ist die nächste Generation des VE.Bus Batteriemanagementsystems (BMS). Es wurde für den Anschluss und den Schutz von Victron Lithium Battery Smart (LiFePO4)-Batterien in Systemen mit Wechselrichtern oder Wechselrichter/Ladegeräten von Victron mit VE.Bus-Kommunikation entwickelt.
02Schützt jede einzelne Zelle einer Victron Lithium Battery Smart
Für einen zuverlässigen und sicheren Betrieb muss jede einzelne Zelle einer LiFePO4-Batterie vor Über- und Unterspannung sowie vor Über- und Untertemperatur geschützt werden. Die Victron Lithium Battery Smart-Batterien umfassen ein integriertes Zellspannungsmonitoring, einen Zellspannungsausgleich und ein Temperaturmonitoring.
Wenn die Zellenspannung oder die Batterietemperatur außerhalb des zulässigen Bereichs liegt, wird dies über zwei BMS-Kabel mit M8- Rundsteckern an das BMS übermittelt. In einem Mehrbatteriesystem werden die BMS-Kabel der einzelnen Batterien in Reihe geschaltet (Daisy Chain), wobei das erste und das letzte BMS-Kabel mit dem BMS verbunden sind.
Je nach Status der Victron Lithium Battery Smart-Batterie(n) wird das BMS:
- Ein Voralarmsignal erzeugen, um vor einer drohenden Zellunterspannung zu warnen.
- Die Invertierung in VE.Bus-Wechselrichtern oder Wechselrichtern/Ladegeräten über VE.Bus deaktivieren und andere Lasten über dieKlemme „Last trennen“ im Falle einer Unterspannung der Zelle deaktivieren.
- Das Laden in VE.Bus-Wechselrichtern oder Wechselrichtern/Ladegeräten über VE.Bus deaktivieren, VE.Direct- und VE.Can-Solarladegeräte über ein GX-Gerät deaktivieren und andere Ladegeräte über die Klemme „Laden trennen“ im Falle einer Zellenüberspannung, Untertemperatur oder Übertemperatur deaktivieren.
Kommunikation mit VE.Bus-Produkten
MultiPlus-, Quattro- oder Phoenix-Wechselrichter werden mit einem Standard RJ45 UTP-Kabel an den Anschluss „MultiPlus/Quattro“ angeschlossen.
Das BMS deaktiviert die Invertierung im Falle einer Unterspannung der Zelle und das Laden im Falle einer Überspannung oder Übertemperatur der Zelle.Kommunikation mit Geräten zur Fernsteuerung
Ein GX-Gerät (z. B. CerboGX), ein Digital Multi Control (DMC)-Panel oder ein VE.Bus Smart Dongle (einschließlich einer beliebigen Kombination) kann über den Anschluss „Fernbedienungspaneel“ an das BMS angeschlossen werden. Dieses Zubehör kann in Kombination mit dem BMS verwendet werden, um den Schaltzustand des VE.Bus-Wechselrichters oder des Wechselrichters/Ladegeräts fernzusteuern (Ein / Aus / Nur Ladegerät).
Klemmen für Zusatzeingänge und -ausgänge
Das BMS verfügt über einen speziellen Stromausgang (GX-Power) für ein GX-Gerät und einen zusätzlichen Stromeingang (Aux-In) für eine externe Gleichstromquelle, z. B. einen Netzadapter. Im Falle einer Systemabschaltung wird das GX-Gerät zur Verhinderung einer weiteren Entladung der Batterie über den Hilfsspannungseingang weiter mit Strom versorgt bzw. vom Netz getrennt.
Klemmen für die Fernbedienung
Mit diesen Klemmen kann das BMS ein- oder ausgeschaltet werden. Ist das BMS ausgeschaltet, sind beide Ausgänge potentialfrei. Die Lasten und Ladegeräte sind also ausgeschaltet. Es gibt zwei Klemmen für die Fernbedienung, nämlich „Remote L“ und „Remote H“. Zwischen L und H lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen, um das BMS an- oder auszuschalten. Alternativ kann Anschluss H an einen Batterie-Pluspol oder L an einen Batterie-Minuspol geschaltet werden
LED-Anzeigen
Das BMS verfügt über die folgenden LED-Anzeigen:
- Status (blau): Leuchtet etwa alle 10 Sekunden kurz auf, um den Normalbetrieb anzuzeigen.
- Temperatur oder Zelle > 4 V (rot): Leuchtet, wenn der Ladungstrennausgang aufgrund von Überspannung oder Übertemperaturder Zelle niedrig ist.
- Zelle > 2,8 V (blau): Leuchtet, wenn der Lasttrennausgang hoch ist und die Spannungen der Batteriezellen über 2,8 V liegen.
